UltraPA尼龙耗材(PPA)

UltraPA尼龙耗材(PPA)

价格

¥505.03 ¥505.03
节省 ¥0.00
Free shipping

ship from

请选择一个ship from
商品已售空。
Free worldwide shipping
Free returns
Sustainably made
Secure payments

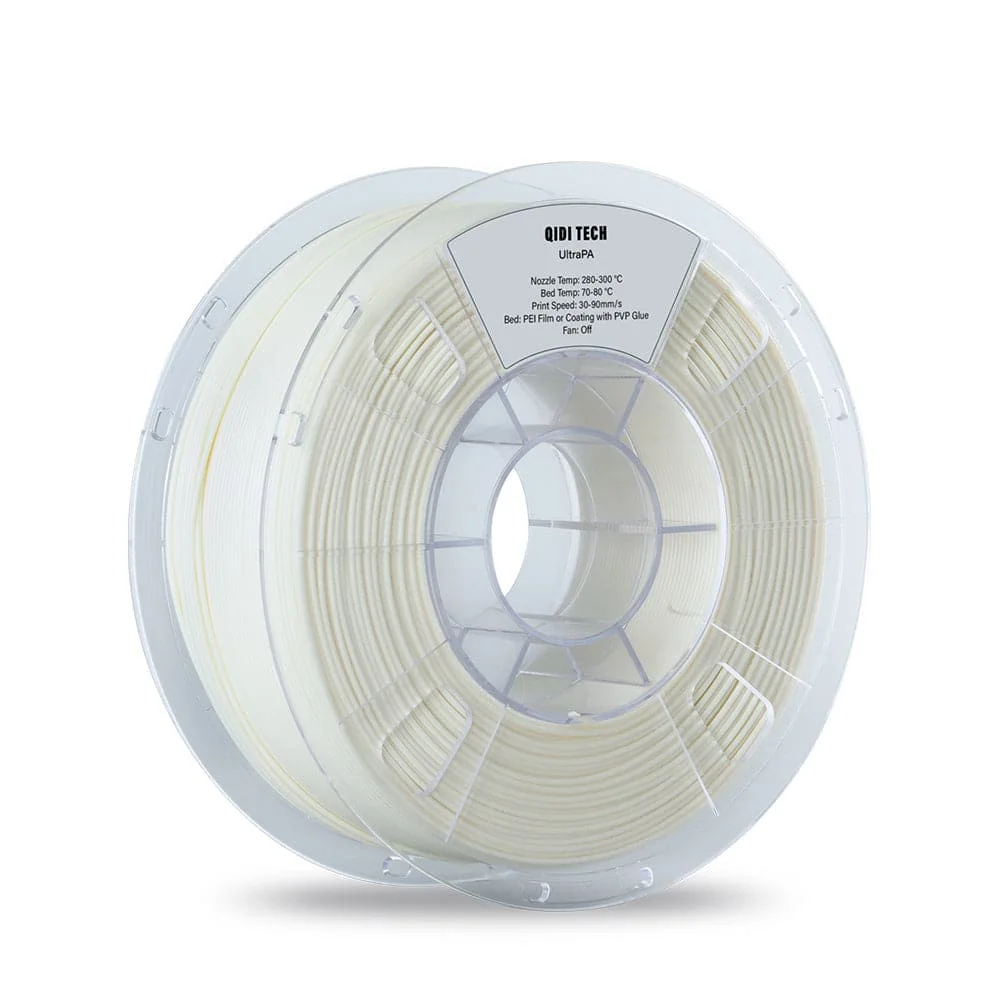

QIDI UltraPA 3D打印耗材

QIDI UltraPA专为FDM 3D打印工艺研发，基材为高温尼龙（PPA），具有低密度、低吸湿性、高强度、高耐磨性、优异耐化学性及高耐热性。

UltraPA UltraPA

低吸湿性

QIDI TECH UltraPA基于改性高温尼龙（基材：PPA），其饱和吸水率仅为普通PA6的五分之一，彻底解决了尼龙材料吸水后机械性能与尺寸稳定性大幅变化的缺陷。

UltraPA UltraPA




最强层间粘合性能

QIDI UltraPA具备最佳层间强度，其单壁结构的层间粘合力是ABS材料的2-3倍、PLA材料的1.5倍。


UltraPA UltraPA


超级耐磨性

QIDI UltraPA具有低摩擦系数、自润滑特性和优异耐磨性，轻松满足各类高强度齿轮或高耐磨要求的工业应用需求。


UltraPA UltraPA


配件兼容性

推荐配件 不推荐配件
构建板 QIDI PEI 平台、HF 平台、光滑平台 PC 平台
热端 硬化钢喷嘴（0.4/0.6/0.8 mm），双金属喷嘴（0.4/0.6/0.8 mm） 黄铜/镀铜喷嘴（0.2/0.4/0.6/0.8 mm）
粘合剂 胶棒 / 3D LAC 粘合喷剂 /



推荐打印参数
干燥设置（风干烤箱） 80-100 °C，4-6 小时
打印/保存环境湿度 < 15% RH (密封容器+干燥剂)
喷嘴温度 260 - 280 °C
热床温度（配合粘合剂） 70-80 °C
打印速度 < 30-120 mm/s
物理特性
密度 1.21 克/立方厘米
吸水率 2.10 %
热变形温度 72.5 °C
熔融温度 231 °C
熔融指数 9.4 克/10分钟
机械性能
拉伸强度 69.29±1.17 MPa
断裂伸长率 9.77±1.68 %
弯曲模量 3202.24±115.78 MPa
弯曲强度 112.64±1.60 MPa
冲击强度 9.74±0.84 KJ/m2

下载


pdf Filament TDS

pdf Filament MSDS

打印提示

• 尼龙材料对湿度极为敏感。受潮后打印会导致渗料、挤出气泡及表面粗糙，影响打印质量。建议开封启笛PAHT-CF真空铝箔包装后，立即将线材放入干燥箱（湿度<15%）进行打印，未用完的线材请密封回原铝箔袋保存。
• 打印完成后，可对打印件进行退火处理以进一步提升启笛PAHT-CF打印件强度。退火条件：将打印件置于80-100℃环境4-6小时，自然冷却至室温。
更多细节请参阅： WIKI耗材指南



真空铝箔包装

经测试，普通密封包装的水蒸气透过率为4.76%，而启笛采用的真空铝箔包装水蒸气透过率仅为0.014%，显著提升防潮性能。

UltraPA UltraPA

产品规格

QIDI TECH UltraPA耗材1.75毫米，兼容市面上多数FDM 3D打印机，表现卓越。

UltraPA UltraPA
UltraPA UltraPA
UltraPA
