什么是FDM 3D打印？
步入任何现代化机械车间、创客空间甚至家庭客厅，你很可能会看到标志性景象——3D打印机方正的外框，像织网的机械蜘蛛般逐层稳定地制造塑料零件。然而这看似神奇的技术有个相当平凡的名字：熔融沉积建模（FDM）。
什么是FDM 3D打印？
FDM是当今应用最广泛的增材制造技术形式。作为一种易用且可靠的3D打印工艺，FDM通过在预设打印路径中逐层选择性沉积熔融热塑性材料来构建物体。
该术语源于其核心工作原理——线材原料首先被加热至半液态，然后挤出并沉积在打印表面上迅速固化，与现有层熔合。随着塑料微珠的铺设和粘结，零件在打印过程中逐渐成型。
30多年前发明的早期FDM技术使用ABS塑料在商业3D打印服务中制作原型。此后，得益于精确挤出机构、多样化热塑性材料和扩展应用的进步，FDM打印能力快速发展，同时设备成本更加亲民。
如今作为增材制造的事实标准，FDM 3D打印为企业和消费者提供多功能数字制造工具，实现从3D模型设计到实体物体的快速转换。从全球生产线到桌面家庭设备，FDM以可靠性著称，持续推动该技术在21世纪及未来重塑制造业普及度。
FDM 3D打印工作原理
让我们通过FDM 3D打印的关键阶段，探索从文件到实体产品的旅程。
1. 设计阶段
每个FDM 3D打印物体都始于数字蓝图。通常在计算机辅助设计（CAD）软件中精心建模，完成后保存为STL或OBJ等切片软件可识别的文件格式。
2. 模型切片
设计完成后，下一步使用切片软件。这个强大工具将3D模型分割成数百或数千个水平层，然后转换为G代码——指导打印机逐层重建物体的精确运动指令。
3. 打印准备
G代码就绪后，准备打印机：装入热塑性线材卷，预热喷嘴至材料熔化温度，确保打印过程中塑料流畅挤出。
4. 打印过程
打印开始：喷嘴将首层熔融塑料沉积在构建平台上。沿G代码预设路径移动，逐层塑造物体形状。每完成一层，构建平台逐步下降以容纳新材料。
5. 冷却固化
熔融塑料挤出后迅速冷却，几乎在接触成型件或构建平台时立即固化。快速冷却确保新层与前一层牢固熔合，保持物体的完整性和形态。
6. 支撑结构
复杂设计物体常需临时支撑结构。这些支撑在打印过程中承托悬垂部分并稳定精细几何体，后处理时可轻松移除。
7. 后处理
最终层打印完成后，进行必要的后处理：移除支撑结构、打磨表面减少层纹可见度，有时通过喷漆或特殊处理增强功能属性或美观度。
通过以上阶段，FDM 3D打印机将数字模型转化为实体三维物体。这种设计、技术与材料科学的精妙融合，使FDM 3D打印成为快速原型制造领域的基石。
FDM打印的关键特性
与其他制造方法相同，FDM 3D打印具有其工艺固有特性。了解这些核心特性有助于指导设计选择。
- 各向异性强度： 3D打印件的层间粘合模式导致零件在层间分裂时强度较弱，优化打印方向是关键。
- 对准精度： 0.1-0.5%的生产偏差在精心校准后仍可实现高公差和装配兼容性，精度涉及整个系统。
- 水平分辨率： 层厚限制垂直精度，而XY分辨率取决于挤出喷嘴尺寸（通常0.2-0.8mm以确保打印可靠性）。
深入了解FDM工艺特点可充分发挥其潜力，让创造者将挑战转化为机遇。

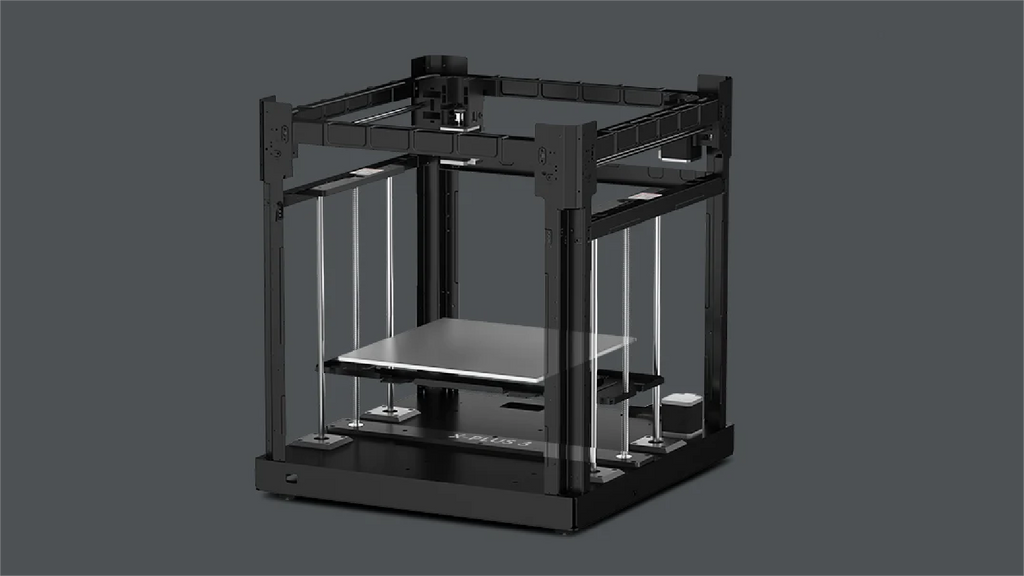

FDM打印机的主要组件
FDM打印通过数字3D模型文件（如CAD软件导出的文件），借助几个高科技组件的协同工作，将其转化为实体：
- 线材： 卷装原料——通常是1.75mm或2.85mm的热塑性材料（如ABS或PLA）。
- 打印喷嘴： 线材送入加热至熔融温度的喷头，平均直径0.4mm的喷嘴挤出精确的液态塑料细丝。
- 打印平台： 喷嘴在精确定位下将熔融线材沉积到平台上，逐层构建形状。平台粘附性防止翘曲。
- 龙门系统： 电机协调挤出机喷嘴在X/Y/Z三维空间中移动，沿高精度打印路径运作。
通过重复"熔融-沉积-冷却-粘合"的序列，FDM设备自下而上将二维层垂直堆叠成完整物体。每完成一层，构建平台下降，喷嘴在前一层上方沉积新熔融塑料轨迹，直至达到预设高度。
开始打印前，数字模型文件需经"切片"处理——将3D几何体转化为数字刀具路径（即G代码指令）。如同切片面包，数百个虚拟水平横截面决定打印层。
FDM 3D打印材料：不止是熔融塑料
尽管FDM打印因可靠性和广泛适用性被普遍采用，其技术发展部分得益于丰富的功能材料库，使其能力远超原型制作范畴。
- 热塑性材料定义： FDM优势的核心是可打印材料——热塑性塑料。这类塑料受热熔化，冷却时重结晶固化，可逆特性使其能在液态下精确沉积。
- 常用线材： ABS和PLA线材 占据主导地位，其次是黄铜填充、PETG和柔性TPE（用于特殊应用）。木材或碳纤维等复合材料进一步扩展了可能性。
- 特种功能线材： 导电线材可直接在打印物体中嵌入电路；可溶性支撑线材优化悬垂结构设计，任务完成后像幽灵般溶解消失。
- 按特性选择： 密度、层间粘合力、抗紫外线性和可生物降解性等特性，结合使用环境（高温/户外暴露/柔性卡扣功能等需求），共同决定理想材料。
FDM的现实应用场景
最初为便捷的产品设计原型而生，如今FDM的可靠性已使其在各领域的关键制造环节广泛应用。
- 快速制造： 航空航天制造商使用工业级FDM系统打印精密装配夹具，固定飞机零件进行机械加工。通过内部3D打印定制工具（而非外包传统制造），飞机工厂可随需求变化快速迭代工装。
- 教育领域： 大中小学将桌面FDM 3D打印机纳入STEM课程，学生通过将设计转化为实体原型进行学习。创意实体化激发工程、技术和应用科学建模兴趣，教育型3D打印机使实践项目更具成本效益。
- 医疗应用： 通过非侵入式医学影像转3D模型，FDM每天打印匹配患者解剖结构的定制组件。外科医生使用触觉器官模型辅助术前规划，工程师快速设计验证救生设备（如FDM生产的COVID-19鼻咽拭子）。
- 分布式制造： Figure 4等初创公司利用桌面FDM平台即插即用的扩展性，按需本地完成专业制造订单。家居用品、玩具、礼品等无需海外运输，避免生产过剩，实现个性化精简生产。模块化微型工厂将定制工艺带到街头店铺。
从STEM教室到机器人实验室或工厂车间，FDM 3D打印正在革新创新、教育和分布式数字制造。
为什么选择FDM？
除FDM外还存在多种增材制造技术，每种技术在特定应用中都有独特优势。但为何FDM能成为全球最普遍的3D打印技术？
1. 经济性与易用性
FDM 3D打印机主导全球销售，因其价格亲民的桌面机型和耗材，让用户能以低成本探索3D打印。便捷的用户体验使其从教育到制造领域都获得广泛采用，成为进入增材制造领域最经济实惠的入门途径。
2. 材料多样性
从基础PLA/ABS到特种复合材料的热塑性线材系列，支持从概念原型到工业级终端产品的定制化打印，这种灵活性极大释放了创造力。
3. 可靠品质
30多年挤出和运动控制系统的优化历程，确保其尺寸精度和可重复性媲美注塑成型。航空航天和医疗领域都依赖精密FDM生产。
尽管其他3D打印工艺在表面光洁度、速度、强度和规模上具有优势，FDM在功能、材料选择、运营成本和可靠性方面提供了最佳平衡，适用于大多数消费级和商业级应用。通过降低采用门槛，FDM让增材制造创新惠及大众。
掌握FDM 3D打印的最佳实践
深入熔融沉积建模（FDM）3D打印世界时，掌握几个关键要素是实现最佳效果的核心。本指南将带您了解提升打印品质的关键策略。
1. 创建适宜打印环境
每次成功打印都始于合适的环境。必须控制温湿度防止作品翘曲或产生缺陷。敏感材料（如ABS）甚至需要封闭打印室维持恒温。
2. 实现完美首层粘附
首层是3D打印的根基。使用标准纸张校准喷嘴与平台间距，调整至移动纸张时有轻微阻力。易翘曲材料可借助胶棒、发胶或专用打印平台贴纸增强粘附。
3. 平衡填充密度与外壳厚度
打印强度和表面质量取决于填充密度与外壳厚度的平衡。高填充提升耐用性但增加打印时间和耗材消耗，需根据物品用途定制设置。
4. 精细调整打印速度与温度
根据线材类型调整打印速度和挤出温度：精细细节需降速，高熔点材料需升温。这些微调能显著提升层间粘合和整体质量。
5. 坚持定期维护
定期清洁打印平台、润滑运动部件、更换喷嘴和皮带，确保设备稳定运行和打印品质。
6. 正确储存线材
线材易受潮降解，应使用干燥剂密封避光保存。正确储存保障材料完整性及打印一致性。
7. 后处理精加工
后处理可将普通打印件变为艺术品，包括打磨、丙酮蒸汽平滑（ABS适用）或喷漆，提升成品外观和功能性。
8. 掌握切片软件
切片软件是打印的"大脑"，需学会调整支撑结构、层高等参数以满足特定需求。
9. 勇于试错
渐进式调整参数并记录有效/无效设置，迭代方法能持续提升对设备能力的理解。
FDM的未来发展趋势
作为设计原型和小批量制造的入口，FDM保持强劲发展势头。预计工业级系统2027年全球收入将突破180亿美元，未来趋势包括：
- 材料创新： 高强度热塑性塑料和印刷电子技术将扩展交通、航空航天及设备制造应用
- 自动化集成： 建模软件与订单履行平台/仓库的互联将加速分布式制造网络的大规模应用
- 碳减排： 按需本地生产通过消除跨境运输和浪费，显著降低碳排放并支持服务化商业模式
将创意变为现实
FDM通过不断升级的高性价比精密3D打印系统，使创新者能在家中原型或规模化生产中，将创意通过材料熔融粘结转化为实体。增材制造背后的实用工艺揭开了神秘面纱，让任何人在工作台、创客空间甚至桌面都能将想象结晶为可触摸的创造，重塑制造业的可能性。
FDM 3D打印常见问题解答
1. FDM有哪些优缺点？
优点：FDM 3D打印因其设备与耗材成本效益高而广受认可。用户友好特性使其成为初学者和学校的首选，能快速生产耐用零件，并提供多种特性各异的材料以适应不同应用场景。
缺点：FDM打印件表面常可见分层纹路，悬垂结构和复杂形状需额外支撑结构（需后期去除）。相比SLA工艺，其精度和细节表现有限，且因逐层打印特性导致零件存在各向异性强度问题。
2. 为何FDM优于SLA？
在成本敏感场景中，FDM通常比SLA更具优势。FDM打印机材料兼容性更强，所产零件通常更坚固，且设备更易维护操作，因此在爱好者工坊和教育场所更常见。但若追求高精度细节和光滑表面，SLA仍是更佳选择。
3. FDM打印安全性如何？
FDM打印基本安全，但需规范操作：确保设备置于通风环境（加热塑料可能释放气体），注意高温喷嘴和平台（可能造成烫伤），遵循制造商维护指南即可安全使用。
4. FDM打印耗时多久？
打印时间差异较大：小型简单物件可能低于1小时，大型精细模型可能耗时数天。影响因素包括：物体尺寸、层高设置（决定精度）、填充密度（影响强度）。合理平衡这些参数可获得最佳时效与质量平衡。
5. FDM打印机寿命多长？
设备寿命取决于维护程度：定期使用有益设备健康，关键在定期清洁、润滑运动部件，及时更换磨损部件（如喷嘴/平台）。精心维护下，优质FDM打印机可持续工作5年以上，部分用户报告设备使用寿命更久。
