在3D打印中，丝材的特性直接决定了打印的强度和精度。

QIDI UltraPA-CF25是专为高性能应用设计的专业耗材，其核心采用25%碳纤维复合结构，提供卓越的机械强度、高温耐受性和尺寸稳定性。本文将全面介绍其预印干燥操作、推荐打印设置以及退火处理，帮助您轻松实现接近工业级的打印效果。

1. 如何干燥Ultra PA-CF25？

建议在使用此UltraPA-CF25耗材进行打印前，先将吸水后的耗材晾干。

干燥操作：

• 确保Ultra PA-CF25表面足够清洁且无异物。

• 将Ultra PA-CF25置于喷雾干燥箱中。

• 将喷雾干燥箱温度设定为120℃，干燥时间设定为4-6小时，具体时间根据耗材的含水量而定。

• 开始干燥。

此外，储存Ultra PA-CF25时，必须将其置于干燥剂密封容器中，并确保容器内的相对湿度低于15%RH。

2.打印Ultra PA-CF25的推荐打印参数和附件

所用机器以QIDI Plus4为例。

推荐配件：

• 构建板：使用QIDI PEI板或光滑的PEI板。

• 喷嘴：使用碳化钨喷嘴（0.4/0.6/0.8 mm）或双金属喷嘴 （0.4/0.6/0.8 mm）。

推荐打印参数：

• 喷嘴温度：300-340℃

• 床温：70-100℃

• 打印速度：30-150mm/s

3.如何对Ultra PA-CF25打印件进行退火处理

退火是通过加热然后冷却材料来改变其物理性质的做法。在3D打印中，退火是提高打印性能的关键步骤，通过消除热应力来增强强度、耐热性等。然而，退火效果受多种因素影响，如耗材类型、退火温度和时间。特别是对于复杂打印件，操作不当可能导致打印件变形或翘曲。

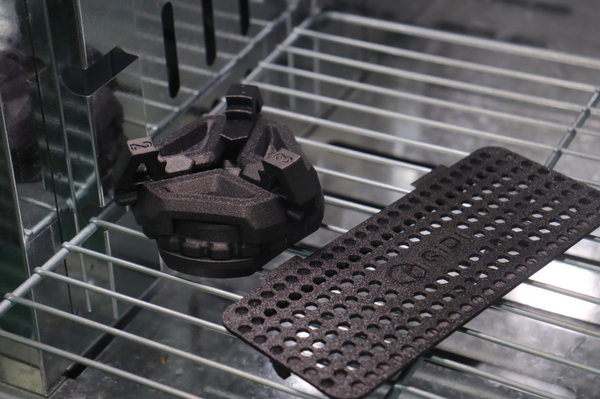

为了获得最佳结果，建议使用喷射干燥炉。

• 将印迹放在托盘上，以确保均匀加热。

• 将烤箱加热至120℃。

• 将托盘放入烤箱，让印迹干燥超过6小时。

• 关闭烘干箱，让印迹冷却。取出托盘和印迹。

4.Ultra PA-CF25有哪些优点？

QIDI UltraPA-CF25是专为工业应用设计的高性能、高精度专业级3D打印耗材。该产品的专属功能

a.机械性能极强，适合高难度打印任务

• 内核采用25%碳纤维增强，有效提高了打印部件的抗拉强度和刚度，满足工业应用中对强度和耐久性的严格要求，确保打印部件在高应力环境下保持强度，不易变形。

• 优异的抗冲击性能确保印刷材料在受到外部力量和碰撞时保持稳定和完整。

b.工业级精度，降低打印失败率

• 碳纤维增强结构有效降低了打印过程中的翘曲和变形问题，实现了更高的尺寸精度，易于组装，广泛应用于工业生产和高端工程应用。

c.优异的中间层粘附性，增强了结构稳定性

• 通过使用增强纤维涂层技术，一层PPA基材包裹在丝的表面，显著改善了层间粘合。

• 即使对于薄壁结构部件，打印部件也能保持极高的机械稳定性。

d.耐高温性能优异，应用领域扩展

• 具有196.9摄氏度的热变形温度，适用于汽车零部件和工业设备等高温环境中的功能部件。

• 具有优异的耐化学腐蚀和耐磨性能，在恶劣高温环境下能长时间保持稳定的力学性能。

总结：QIDI UltraPA-CF25是一种工业级3D打印耗材 ，完美结合了高强度、耐高温和尺寸稳定性。其卓越的性能和广泛的工业应用使其成为制造、原型开发和高端工程应用的首选材料。现在选择QIDI UltraPA-CF25，开启高性能3D打印的新体验！
