QIDI PPS-CF 是一种碳纤维增强聚苯硫醚（PPS）复合材料，专为实现准工业级3D打印效果而设计。这种先进耗材结合了PPS与碳纤维，赋予PPS-CF卓越性能，包括出色的耐溶剂性、耐腐蚀性、耐热性、阻燃性、超低吸湿性以及优异的机械性能。本指南将涵盖打印前干燥操作、推荐打印参数和退火处理，助您轻松实现完美专业的打印效果。

1. 如何完美干燥QIDI PPS-CF碳纤维耗材？

由于其固有的吸湿特性， QIDI PPS-CF 耗材开封后易吸收水分。因此，打印前的适当干燥对确保最佳打印质量、避免常见问题及实现最优机械性能至关重要。

干燥操作：

• 确保PPS-CF耗材表面充分清洁，无任何异物或灰尘。

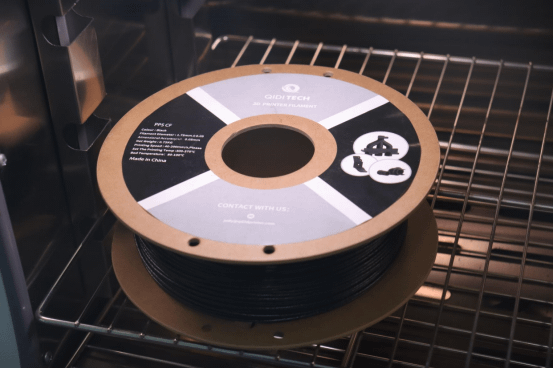

• 将PPS-CF线轴放入专用耗材干燥箱或鼓风干燥机中。
• 设置干燥温度为120°C（248°F）。推荐干燥时间为8小时，可根据耗材湿度及暴露情况调整。确保耗材彻底干燥。
• 启动干燥程序。

此外，长期储存时需将PPS-CF耗材置于带干燥剂的密封容器中，确保容器内相对湿度低于20% RH，以保持其打印性能及最终零件的强度。

2. QIDI PPS-CF推荐打印参数及配件（实现最佳效果）

为确保成功打印并获得高质量、尺寸精准的QIDI PPS-CF零件，推荐使用以下配件及打印参数（以配备高温腔室和精密打印能力的 QIDI Plus 4 为例）：

推荐配件：

• 打印平台：QIDI PEI平台或光滑平台（提供优异附着力，对防止高性能材料翘曲至关重要）。
• 热端：硬化钢喷嘴（0.4 / 0.6 / 0.8 mm）或双金属喷嘴 （0.4 / 0.6 / 0.8 mm）——PPS-CF中的碳纤维具有研磨性，使用耐磨喷嘴可延长寿命并确保稳定打印质量。

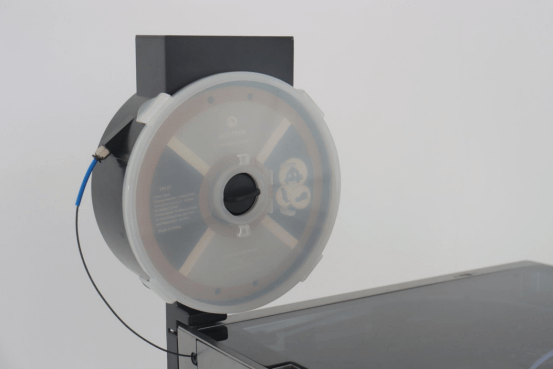

• 干燥箱：打印期间必须将耗材置于 耗材干燥箱 中。持续干燥可防止打印过程中吸湿，避免拉丝、层间粘合弱及表面粗糙等问题。

推荐打印参数：

• 喷嘴温度：320-350°C（高温确保材料充分熔化，促进优异流动性和牢固层间结合）。
• 平台温度：100-110°C（减少翘曲并提升首层附着力，对大尺寸打印尤为重要）。
• 打印速度：30-100mm/s（根据模型复杂度及打印机能力在此范围调整；初始测试从低速开始逐步增加）。
• 打印风扇：0～30%（低风速有助于保持打印温度，减少热应力并提升零件强度，特别适用于高温材料）。

3. 如何对QIDI PPS-CF打印件进行退火处理？

退火是一种通过加热后受控冷却改变材料物理性能的后处理技术。在3D打印中，退火是消除残余热应力、显著提升零件性能的关键步骤，可增强强度、耐热性和尺寸稳定性。但退火效果受材料类型、温度及时长等因素影响，操作不当（尤其对复杂模型）可能导致变形或翘曲。

为获得最佳退火效果，强烈推荐使用具备精确温控的鼓风干燥箱或工业烘箱。

QIDI PPS-CF打印件详细退火步骤：

• 将打印件置于托盘上，确保均匀间隔以实现受热均匀并避免热点。
• 预热烘箱至120°C（248°F）。放入零件前确保达到目标温度。

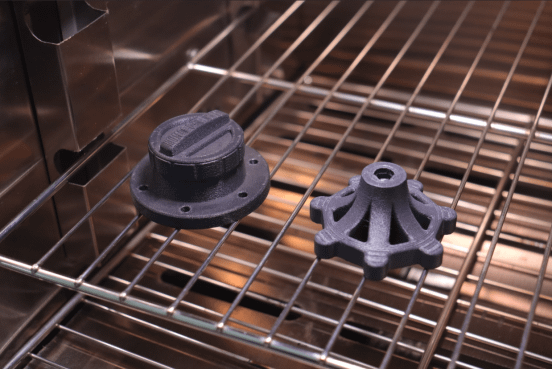

• 将打印件放入预热烘箱。静置干燥至少6小时。对大型或复杂模型，延长退火时间更有利。
• 关闭烘箱，让零件在箱内缓慢冷却至室温。避免温度骤变对防止变形/开裂及确保最终尺寸精度至关重要。
• 完全冷却后小心取出托盘及退火完成的打印件。

4. QIDI PPS-CF的核心优势是什么？（为何选择它？）

a. 超高耐热阻燃性：关键领域的可靠保障

QIDI PPS-CF热变形温度高达264°C（507°F），并通过UL-94 V-0阻燃认证。这使其成为需要卓越热稳定性及严格防火标准应用的理想选择，为关键部件提供可靠保障。

b. 优异耐溶剂化学性：化工行业首选

在200°C以下，QIDI PPS-CF几乎不溶于任何溶剂，常态下对酸、碱、盐类表现出强耐受性。这种出色的化学惰性使其完美适用于化工行业、流体处理系统及腐蚀性环境。

c. 超低吸水率：严苛防潮需求的最佳选择

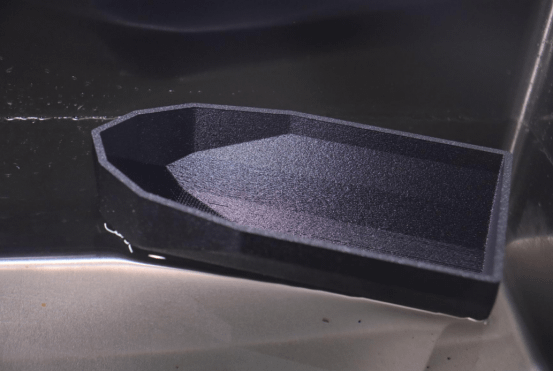

仅0.05%的极低吸水率使QIDI PPS-CF高度适用于潮湿或水下环境，包括泵叶轮、船舶部件及潜水设备零件等要求尺寸稳定性和机械性能不受湿度影响的场景。

d. 卓越机械性能：满足高精度严苛应用需求

PPS-CF结合聚苯硫醚（PPS）固有刚度与碳纤维卓越增强能力，带来出色的刚性、弯曲强度和抗拉强度，可满足各类高强度高精度应用需求。

QIDI PPS-CF凭借优异的耐溶剂、耐腐蚀、耐热阻燃性，超低吸水率及卓越机械性能，在航空航天、汽车制造、电子设备、化工等领域展现出非凡应用前景。选择QIDI专业级 3D打印耗材 并搭配最新QIDI Plus4高速3D打印机 , 您将站在技术创新前沿，轻松实现准工业级打印效果。期待未来与您共同探索更多打印可能！
