在3D打印中，我们经常遇到模型有大悬臂的情况，如果这些部分没有得到适当的支撑，打印效果可能会受到影响，甚至导致打印失败。

为了解决这个问题，我们需要在模型中添加支撑。本文将详细介绍如何添加支撑，包括使用自动支撑、手动绘制支撑、屏蔽不必要的支撑、介绍普通支撑与树支撑的区别，以及如何调整参数以优化打印效果。本文使用的软件是QIDI Studio。

如何使用自动支持？

自动支撑是生成支撑的一种高效便捷的方式，切片器会根据模型的悬垂结构自动计算并生成合适的支撑类型，那么如何正确使用自动支撑呢？

如下所示，

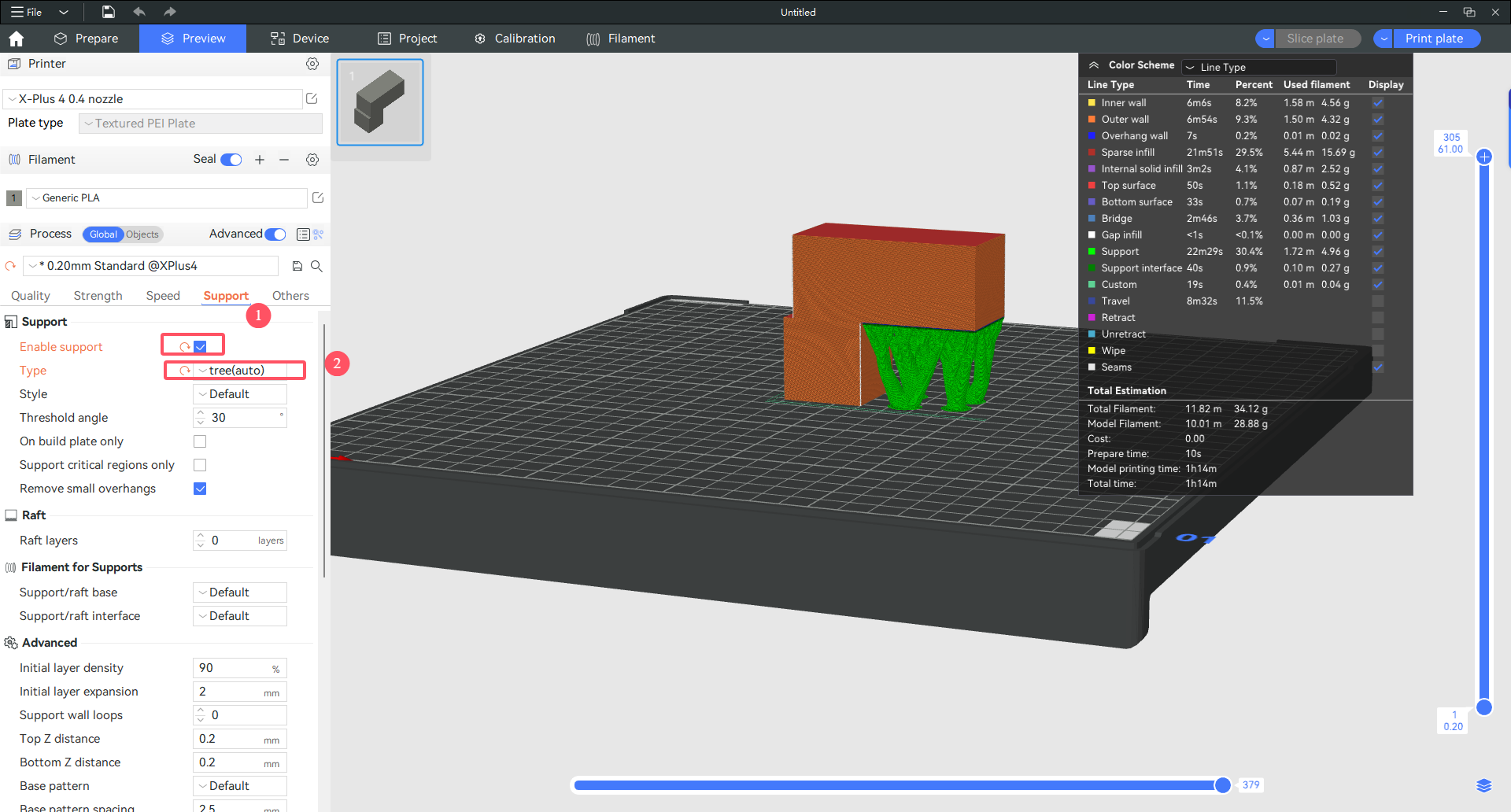

(1)进入支持设置界面，选择“启用支持”。

(2) 在支撑类型中选择“树（自动）”或“普通（自动）”。这两种类型的支撑取决于模型的支撑表面，将在下面提到。

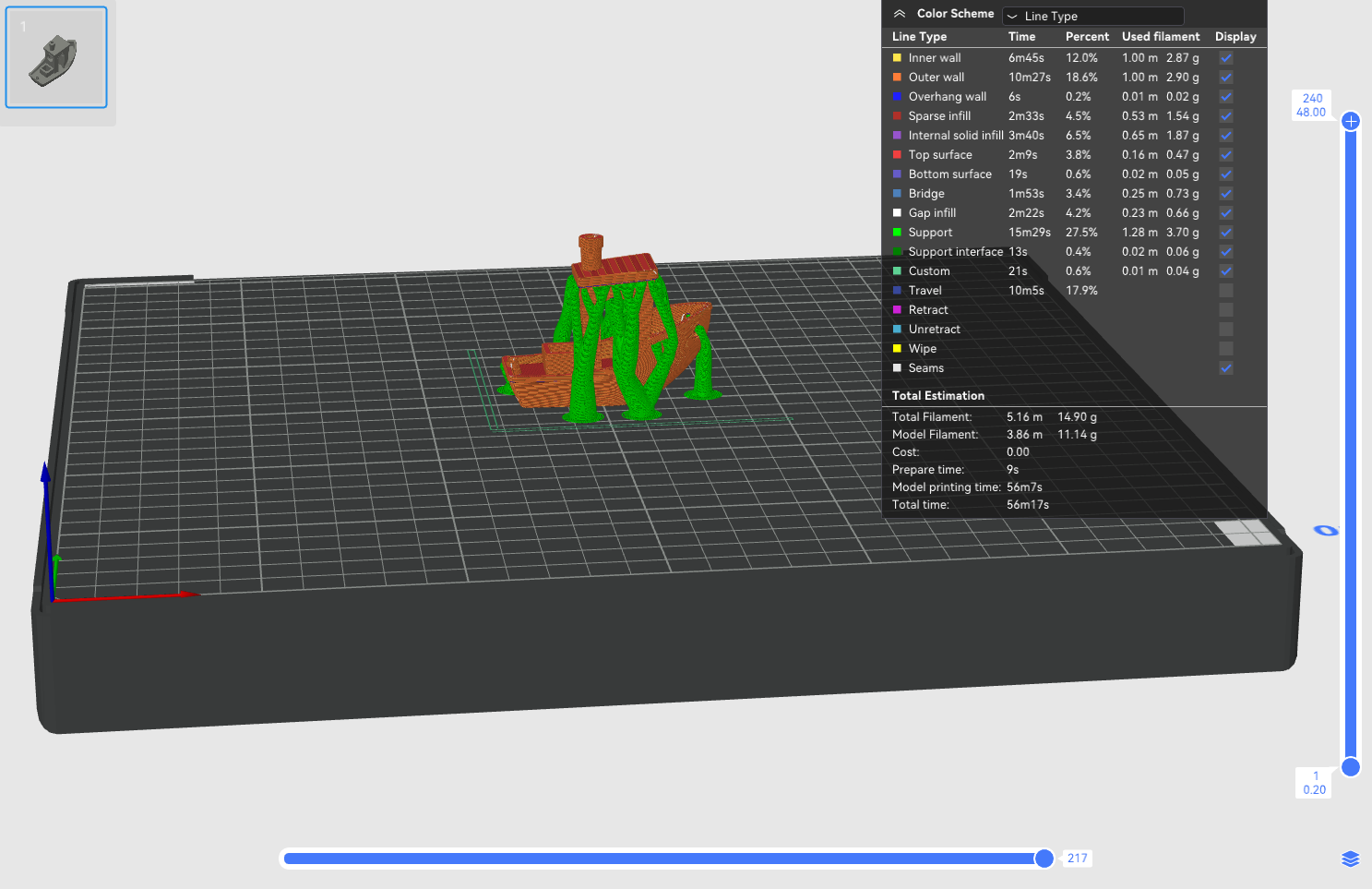

设置完成后，点击“切片盘”。切片器会根据模型结构自动生成支撑。在切片预览中，可以看到绿色的树状支撑结构。这些支撑将在打印过程中同时生成并打印，为模型悬垂部分提供稳定的支撑，确保更好的打印效果。

如何手动绘制支撑件？

虽然自动支撑更方便，但有时会产生多余的支撑或缺少关键支撑，这将严重影响打印效果。手动绘制支撑物，用户可以更精确地控制支撑物的生成位置，适用于需要精细调整的场景。

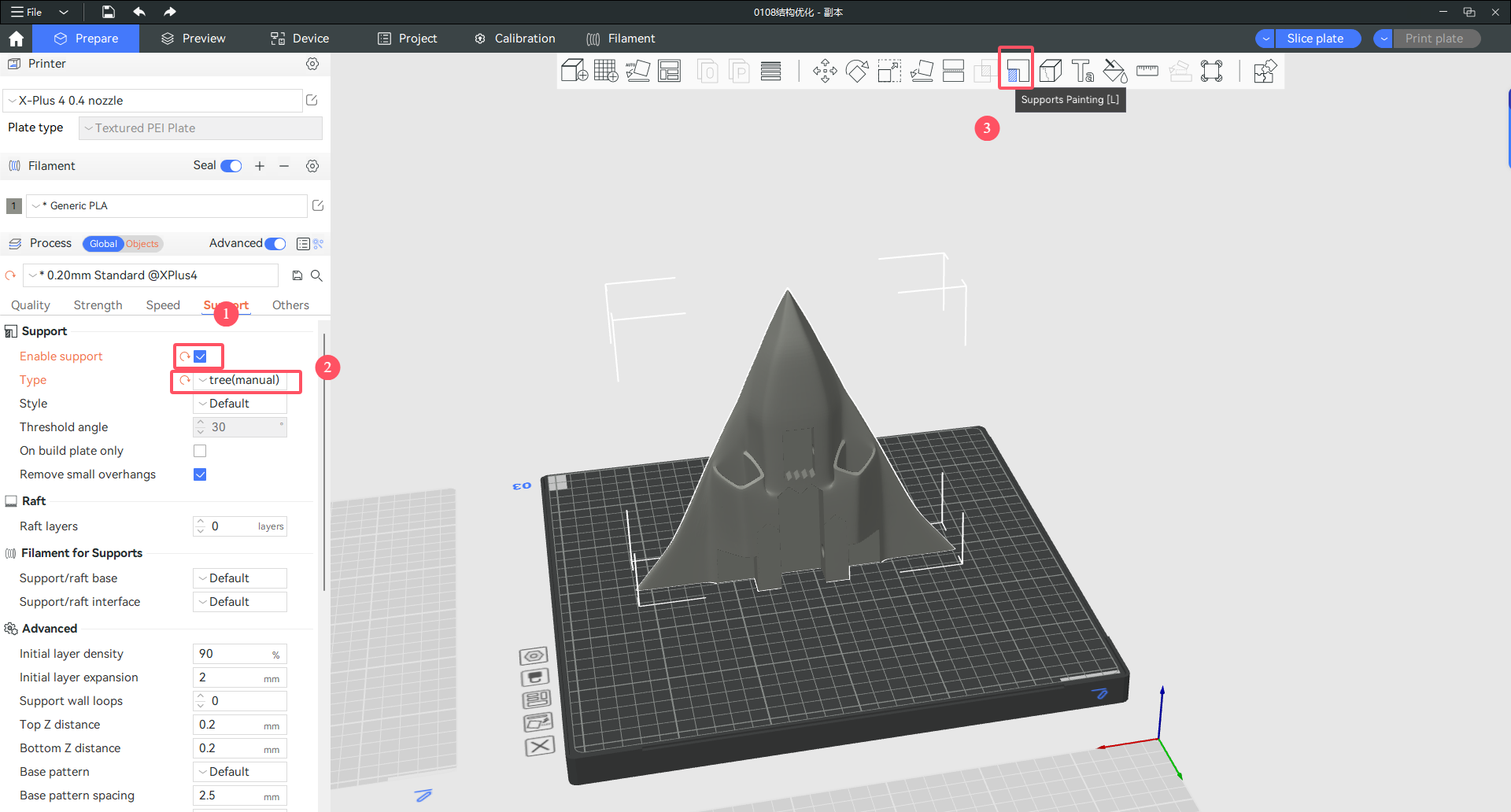

首先，打开支持画图界面如下：

1. 进入支持设置界面，选择“启用支持”。
2. 在支持类型中选择“树（手动）”或“正常（手动）”。
3. 点击“支撑绘制”进入支持绘画界面。

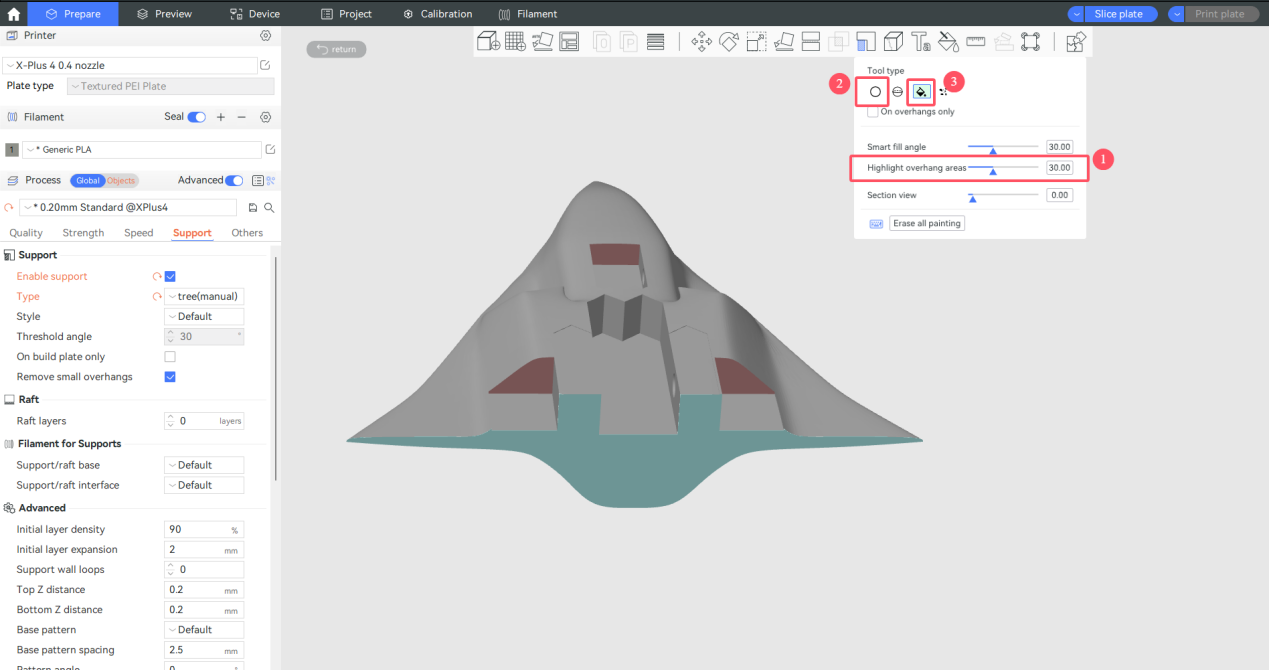

在支持的画图界面中，

1. 调整“突出部分区域”参数，以更好地区分模型的突出部分区域。
2. 选择“圆圈”工具来涂抹模型。系统将自动为涂抹区域生成支撑。
3. 选择“填充”工具，点击模型上的悬挑区域，标记支撑区域。系统将自动为整个区域生成支撑。

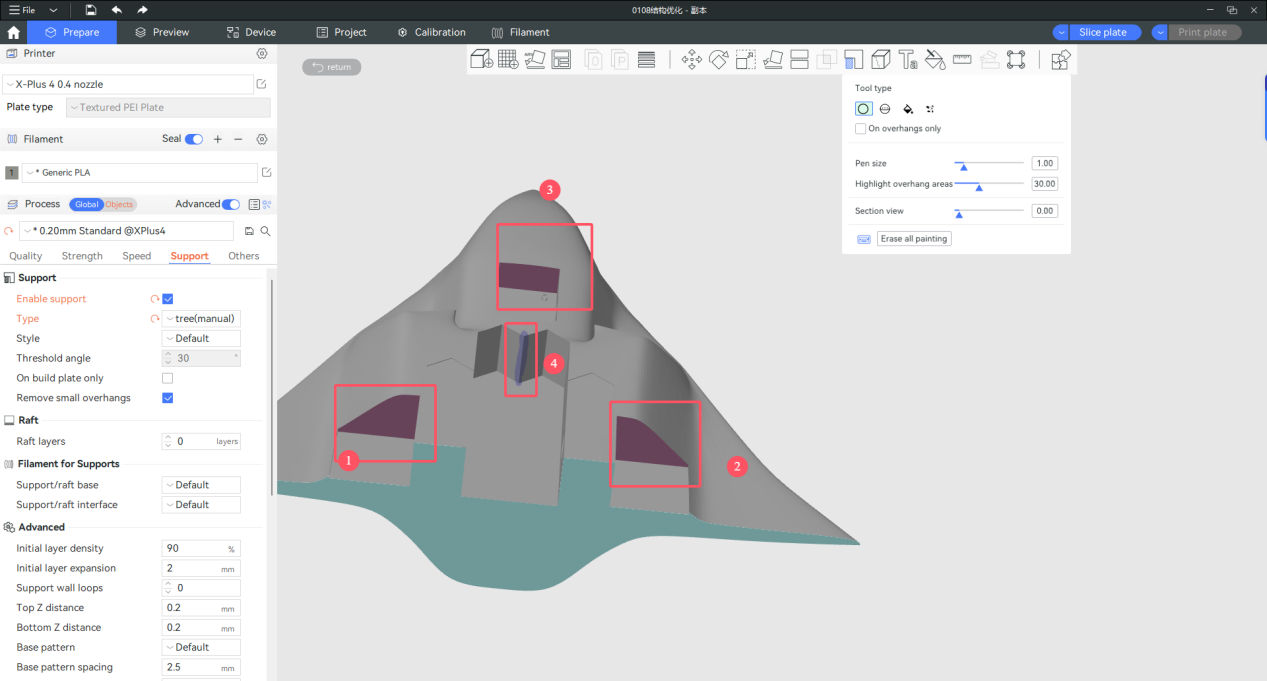

以下面的模型为例，有四个需要涂漆的支撑面，标记1、2和3是用填充工具生成的支撑面，标记4是用圆圈工具涂漆的支撑面。

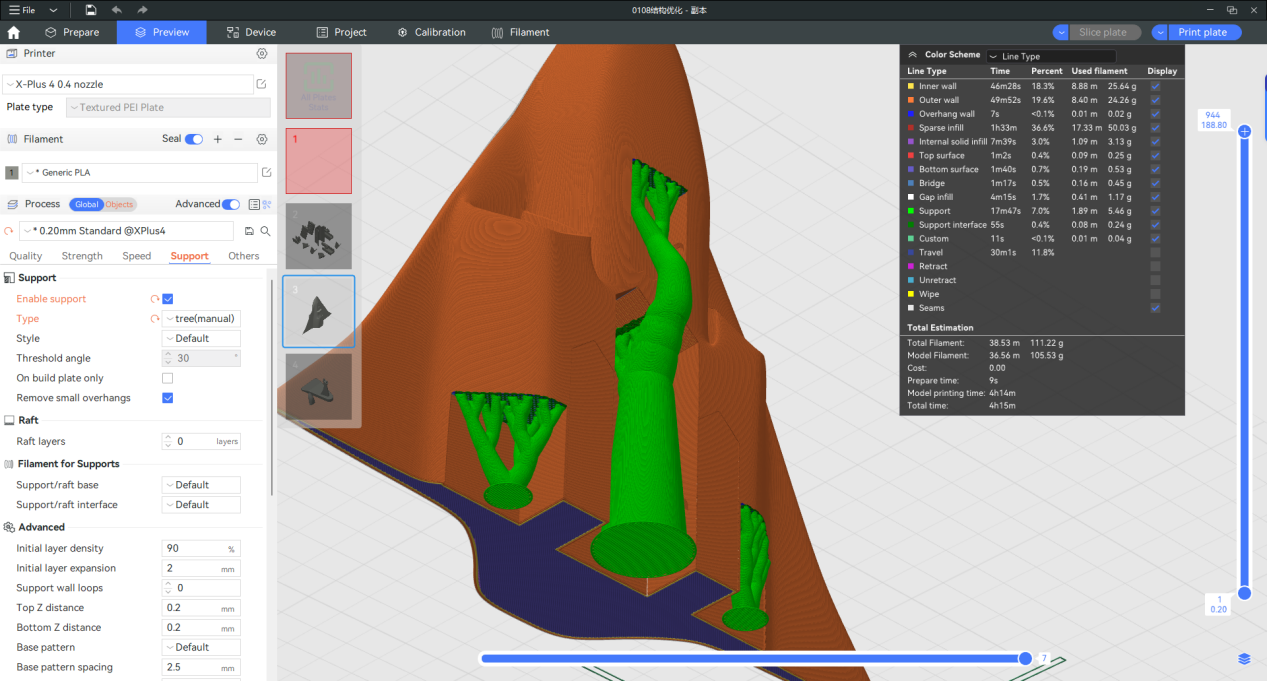

切片后，模型预览如下图所示。可以看到，在所有标记区域都生成了支撑。

如何屏蔽支撑结构？

在某些情况下，软件生成的支撑物可能多余，这会增加模型打印失败的概率，并可能干扰模型的原始功能。在这种情况下，可以使用阻塞功能来移除特定区域的支撑物，以避免不必要的线材浪费和功能影响。

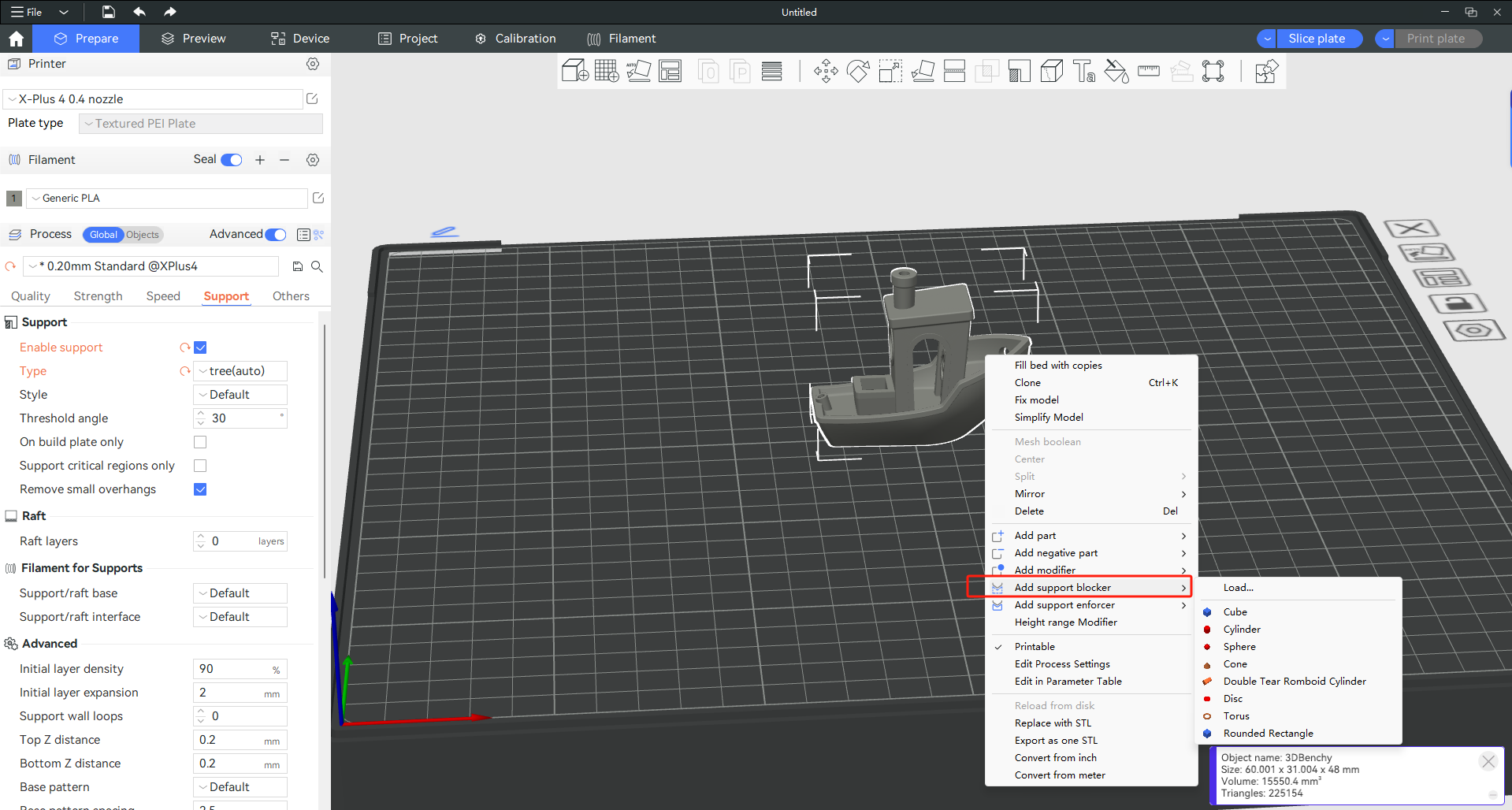

如下所示，选择模型，右键单击并选择“添加支持阻塞器”，然后选择适当的阻塞器形状。

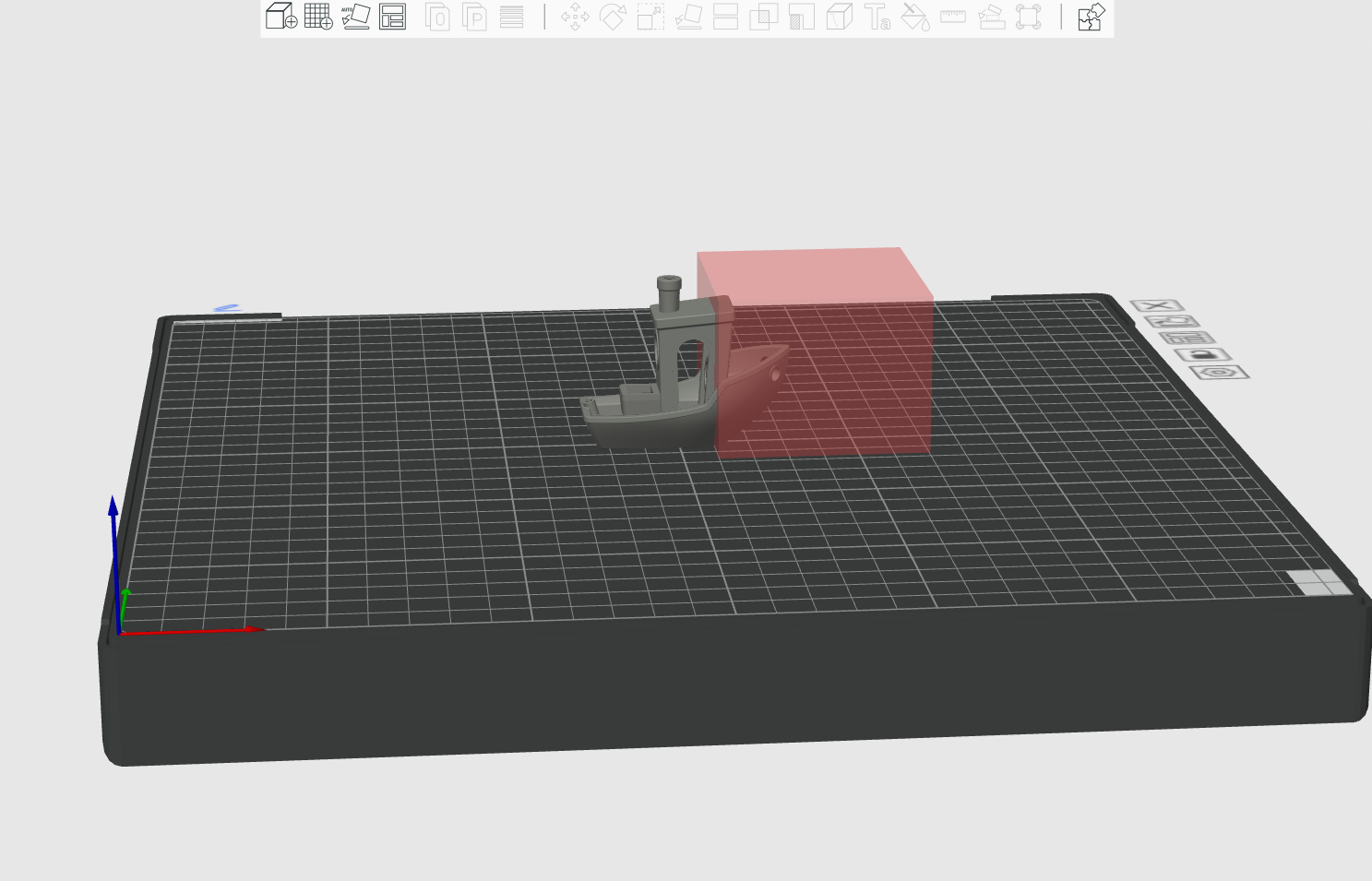

调整挡块的位置和尺寸，使其位于模型中不需要支撑的区域。

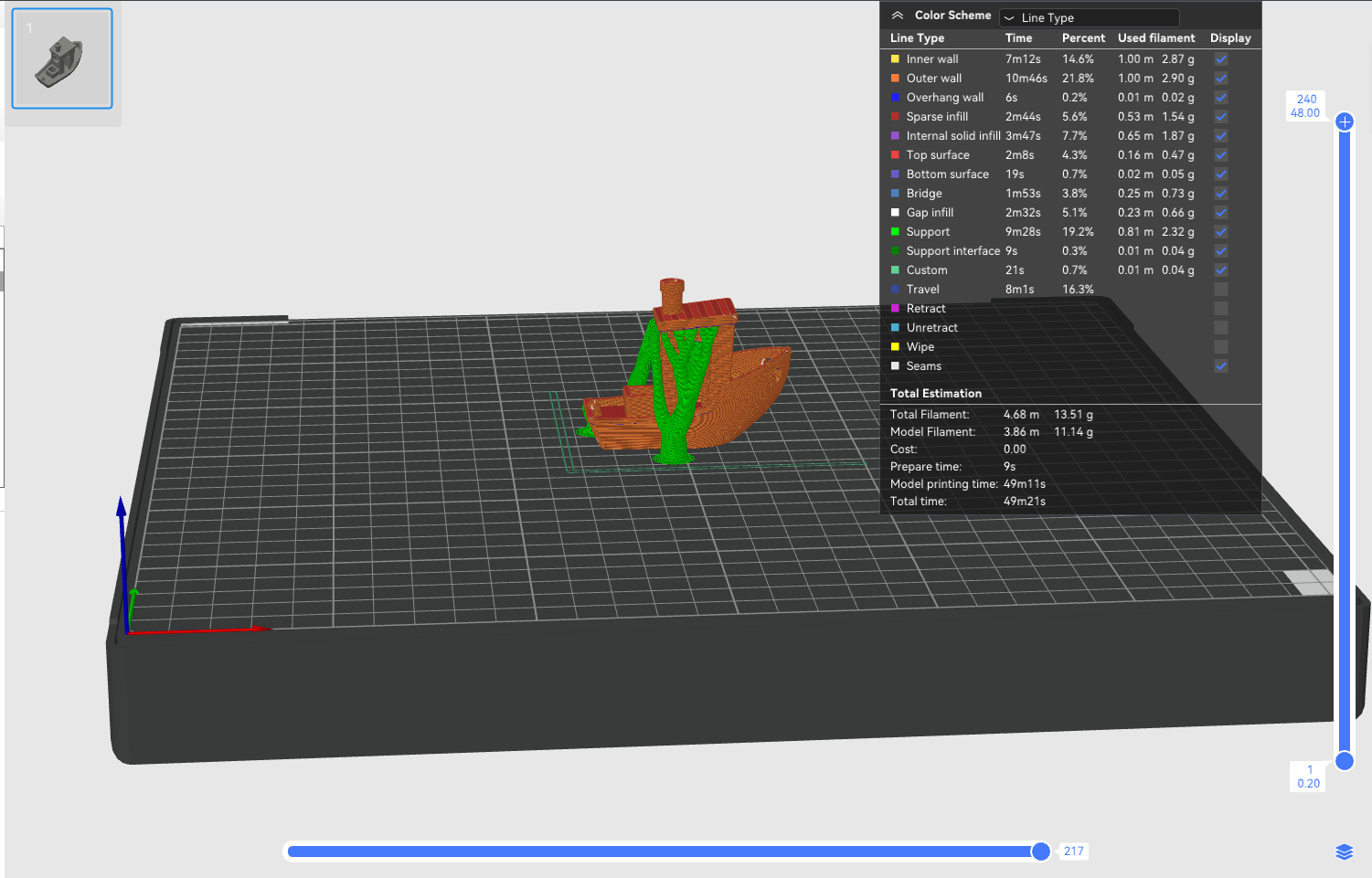

切片后，与未添加支撑阻挡器的模型相比，我们会发现模型对应位置的支撑消失了。

3D打印中普通支撑与树支撑的区别是什么？

正常支撑和树支撑是两种常见的支撑类型，每种都有其优点和缺点。

普通支撑结构简单，可为简单的大面积悬挑结构提供非常可靠的支撑。

树支撑可以节省更多的耗材，易于拆卸，并且对复杂模型更友好，但是可能无法为大面积悬垂结构提供非常可靠的支撑。

以下是两种支撑件特性的比较：

树状支撑：

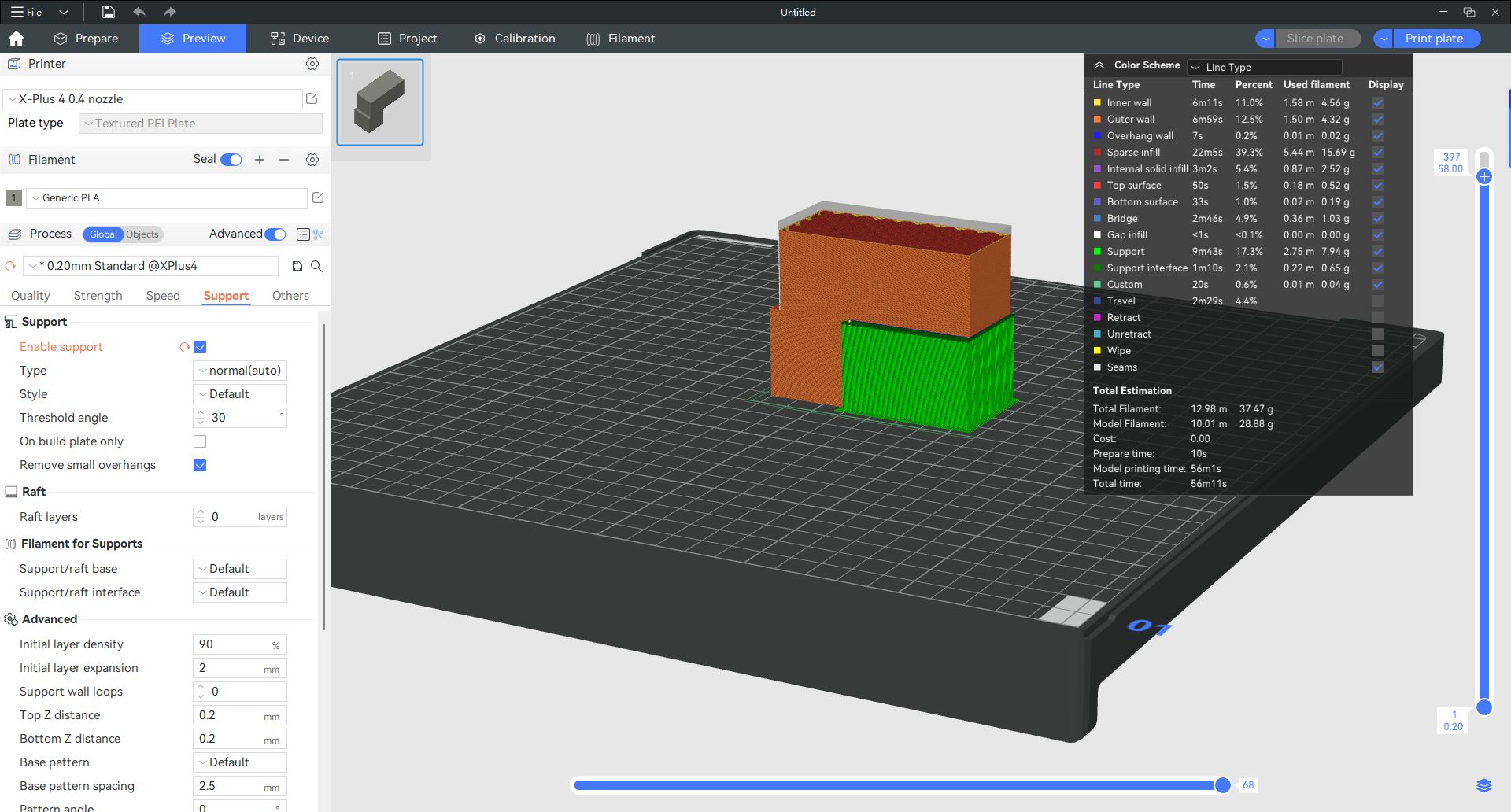

普通支撑：

如何调整3D打印支撑参数解决常见的打印问题？

支撑的打印参数对最终效果有重要影响，通过调整顶部Z距离、支撑直径等参数，可以有效解决支撑难以移除、支撑树塌陷导致打印失败等问题。

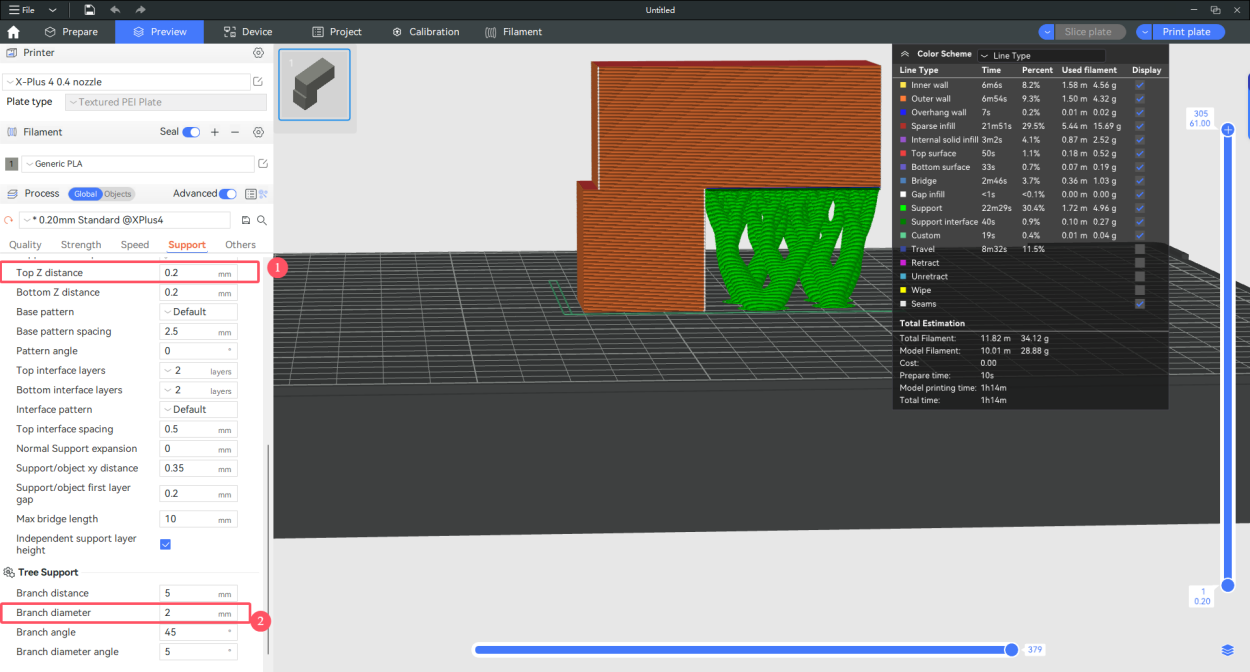

如下图所示，Mark 1为顶部Z距离，数值越大，支撑末端离模型表面越远，拆卸支撑越容易，但数值过大可能导致支撑效果不佳。

标记2是树枝直径，数值越大，支撑树的直径越大，强度越高，可以解决在打印过程中因支撑树倒塌导致打印失败的问题。

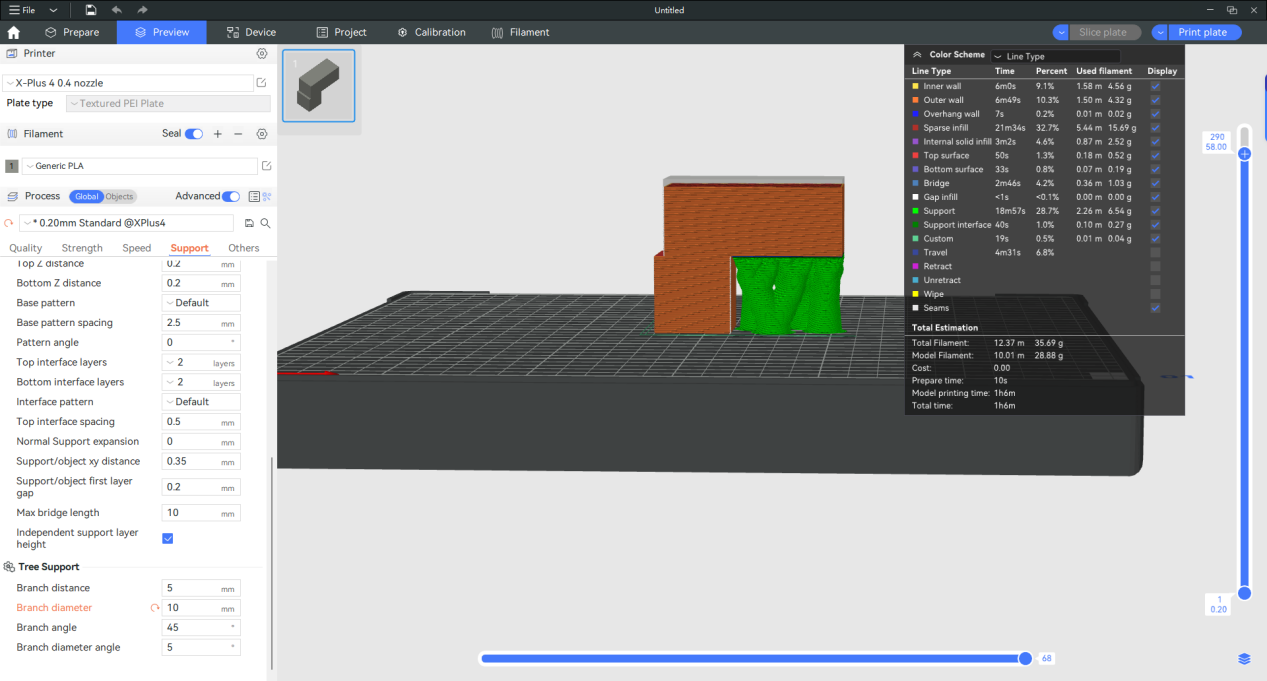

如下图所示，当分支直径增加时，我们可以很容易地看到树支撑变得更厚。

以上是关于为模型添加支撑的全面教程。我们希望本文的内容能帮助您更好地理解和使用支撑功能，让您的3D打印过程更加顺畅高效。如果您有任何疑问或经验分享，请在社区中与我们交流。让我们一起探索3D打印的更多可能性！
