Jul 08，2024 由 Waylinl
FDM 3D打印机有哪些不同类型？
FDM是应用最广泛的3D打印技术，让用户能够将数字设计转化为实体物件。本指南将深入解析各类FDM打印机，包括其独特特性、功能和应用场景。无论您是初学者还是资深爱好者，了解笛卡尔式、三角洲式、极坐标式、SCARA式和皮带式FDM打印机的区别，都将帮助您选择最适合项目需求的设备。
快速对照表
| 打印机类型 | 设计特点 | 优势 | 劣势 |
|---|---|---|---|
| 笛卡尔式(X-Y-Z) | 打印头沿X/Y轴移动，构建平台沿Z轴移动 | 结构简单，通用性强，适合初学者 | 打印速度较慢，精度有限 |
| CoreXY式 | X/Y轴皮带传动系统 | 高速高精度，适合精细打印 | 维护复杂，成本较高 |
| H-Bot式 | 单皮带X/Y轴传动机构 | 性能优于基础笛卡尔式，结构较CoreXY简单 | 存在机械回差，刚性较弱 |
| 三角洲式 | 三垂直臂+圆形构建平台 | 高速打印，构建高度大 | 调试复杂，精度问题 |
| 极坐标式 | 旋转构建平台+径向打印头移动 | 机械结构简单，空间利用率高 | 软件复杂，支持有限 |
| SCARA式 | 旋转关节机械臂 | 高速灵活，空间利用率高 | 成本高，调试复杂 |
| 皮带式 | 传送带构建平台+倾斜打印头 | 连续打印，适合超长物体 | 稳定性问题，构建宽/高受限 |
什么是FDM技术？
熔融沉积成型(FDM)是通过加热塑料线材至熔融状态，逐层挤出构建三维物体的技术。该过程由计算机控制数字设计实现，可精确重复生产复杂形状。FDM以简单、经济、多材料兼容性著称。
FDM在3D打印演进中的角色
FDM技术显著推动了3D打印发展，使个人、小微企业和教育机构无需昂贵设备即可实践应用。该技术为原型制作、制造、艺术和医疗等领域的创新应用铺平道路。
FDM打印机工作原理
FDM打印机将热塑性线材送入加热喷嘴，熔融材料被挤出到构建平台。喷嘴按预设路径移动，沉积的层层材料融合形成最终物体。构建平台垂直移动容纳新层，喷嘴水平移动塑造每层形状，直至物体完成。
笛卡尔式3D打印机
笛卡尔坐标系使用X/Y/Z三轴定义三维空间点。笛卡尔3D打印机运用此系统控制打印头和构建平台运动：X轴左右移动，Y轴前后移动，Z轴上下移动。
X-Y-Z笛卡尔打印机
最常见的3D打印机类型，打印头沿X/Y轴移动，构建平台沿Z轴移动。结构简单易理解，是理想的新手入门机型。
适用于从原型到功能件的广泛场景，但速度和精度较高级机型有限。

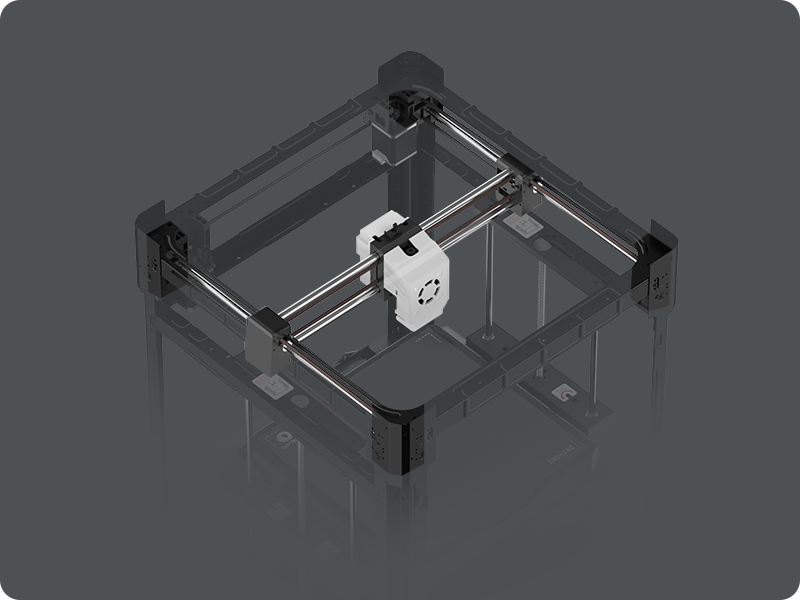

CoreXY打印机
采用独特皮带传动系统，实现打印头高速精准运动。与基础笛卡尔式不同，CoreXY通过特定排列的双皮带同步控制X/Y方向移动。
提供更高速度和精度，适合精细打印和复杂几何体，满足高效生产需求。
H-Bot打印机
采用单皮带机构控制打印头运动，结构类似CoreXY但组件更少，维护更简便且成本更低。
虽性能优于基础笛卡尔式，但存在机械回差和刚性不足问题。
三角洲式3D打印机
三角洲3D打印机采用独特运动学系统，三个垂直臂连接打印头，通过臂体升降控制位置，实现高效高速打印。
垂直臂与圆形平台
配备三垂直臂和圆形构建平台，打印头由臂体悬吊，协同运动精确定位。圆形平台实现差异化打印方式，通常速度更快。
优劣势分析
优势：
- 高速：适合需快速完成的大型打印
- 构建高度：垂直臂设计支持更大高度，适合大型物体
劣势：
- 复杂度：调试校准比笛卡尔式复杂
- 精度：高速牺牲细节精度，小型物体易出现偏差
适合需要高速大尺寸打印的用户，但需一定技术基础。
极坐标式3D打印机
采用极坐标系替代传统笛卡尔坐标，通过旋转构建平台和径向移动打印头，简化特定运动并降低机械复杂度。
极坐标系原理
位置由角度和中心点距离定义：构建平台旋转提供角度定位，打印头径向移动提供距离定位。此运动模式对特定形状更高效，减少线性运动需求。
设计特点
通常配备旋转圆形构建平台，打印头安装在伸缩臂上。较笛卡尔式运动部件更少，维护需求更低。
优劣势分析
优势：
- 机械简洁：部件少，维护简便可靠性高
- 空间高效：圆形平台在有限空间内实现更大打印尺寸
劣势：
- 软件复杂：需专用软件转换标准3D模型
- 普及度低：资源和支持较少
为特定应用提供创新方案，但需专业知识操作。
SCARA式3D打印机
SCARA（选择性柔性装配机械臂）打印机采用机械臂移动打印头，结合高速与灵活性，主要用于工业场景。
机械臂运动
双旋转关节机械臂实现大范围精准运动，适合复杂精细打印。无需移动平台即可覆盖构建区域，空间利用率高。
设计特点
固定基座配备可伸展旋转的机械臂，弧线运动比笛卡尔式线性运动更高效，轻松实现复杂区域打印。
优劣势分析
优势：
- 高速灵活：高精度处理复杂设计
- 空间高效：机械臂全覆盖构建区域
劣势：
- 复杂度与成本：精密组件推高价格和维护难度
- 应用局限：主要用于工业领域
为工业级精细复杂打印提供强大解决方案。
皮带式3D打印机
皮带式3D打印机以传送带为构建平台，45°倾斜打印头实现斜向分层。随着传送带移动，已完成部分移出，腾出新空间，支持无限长度物体打印。
理想应用场景
- 小零件批量生产
连续打印支架、连接器等小件，无需中断 - 超长物体打印
轻松处理横梁、管道等标准打印机难以完成的长件 - 自动化产线
连续打印特性完美适配自动化生产，减少人工干预
构建尺寸与稳定性考量
- 尺寸限制
长度无限但宽/高受限于构建区域 - 物体稳定性
确保皮带附着力和重心稳定，防止高层/复杂件偏移 - 材料选择
选用高附着材料，通过参数调试优化效果
皮带式打印机为连续和大规模打印提供独特优势，理解其特性可最大化利用价值。
FDM打印机类型对比分析
1. 速度与精度
速度表现各异：标准FDM较慢，CoreXY和三角洲式因高效机械设计更快。精度方面：笛卡尔式满足多数需求，CoreXY稳定性提升精度，三角洲式擅长高层精细打印但调试难度大。
2. 构建体积
笛卡尔式多为立方体构建体积，通用但受限于机身尺寸。CoreXY式在紧凑空间内提供更大水平构建体积。三角洲式圆柱形体积适合高层物体但基底受限。
3. 材料兼容性
标准FDM可处理PLA/ABS/PETG等常规材料，TPU/尼龙等高级材料需优质挤出机和热床支持。高端FDM打印机（含部分CoreXY/三角洲式）兼容高温线材和复合材料。
4. 维护、成本与易用性
维护需求：笛卡尔式部件简单易维护；CoreXY式皮带系统复杂；三角洲式需精密校准。
成本：标准FDM最经济；CoreXY/三角洲式价格更高但性能更强。
易用性：基础笛卡尔式最易上手；CoreXY式学习曲线陡峭；三角洲式因独特运动系统最难掌握。
选择适合的FDM打印机
理解笛卡尔式、三角洲式、极坐标式、SCARA式和皮带式FDM打印机的特性，助您做出明智选择。从易用笛卡尔式到高速CoreXY/三角洲式，再到专业极坐标/SCARA式，评估项目需求和技术水平，选择最匹配设备，确保3D打印高效成功！
