3D打印技术仍在不断发展，CoreXY结构的打印机在爱好者群体中日渐流行。这类打印机绝非普通的3D打印机——它们采用了一种有别于传统笛卡尔坐标系的精妙运动系统。CoreXY打印机的精髓在于其独特的皮带传动配置，这种机制让打印头的移动方式焕然一新。如果您好奇这类打印机为何能获得更优的打印效果，或者为何越来越多人选择它们，本文将深入解析其工作原理及独特优势。

什么是CoreXY结构3D打印机

CoreXY是一种特殊的3D打印机设计架构，其通过独特的皮带传动系统驱动打印头运动。相较于传统笛卡尔打印机各轴向独立配置电机的设计，CoreXY采用两个固定式电机协同控制XY轴运动。这一设计差异带来的机械结构优势，直接影响着打印速度与成品质量。

CoreXY与笛卡尔系统最显著的差异在于运动处理方式。在笛卡尔打印机中，电机需要随至少一个轴物理移动，这会增加重量并限制性能。CoreXY打印机的两个电机永久固定在框架上，通过皮带来传递运动以驱动打印头。这种看似细微的设计理念变化带来了不同的性能表现，我们将在后续章节详细讨论。

CoreXY结构3D打印机的工作原理：机械原理解析

CoreXY的结构设计与传统3D打印机的机械原理截然不同。该系统的卓越性能源自四个核心部件的协同工作，共同实现精准快速的运动，同时将机械振动控制在最小范围。

固定式电机：固定动力源

CoreXY打印机采用两个步进电机控制打印头的全部水平运动。与传统打印机需要电机随轴向移动不同，CoreXY的电机被固定在打印机框架上——通常安装在设备后部角落或背侧。这种不可移动性正是CoreXY优势的核心：电机的重量永远不会影响打印头的运动，从而实现更高速度和更低振动。

所有电机均通过齿形滑轮与系统连接，保持同步带始终处于紧绷状态。这些电机接收来自打印机控制板的受控电脉冲，通过这种方式，可实现0.01毫米或更细微的移动精度。

H型皮带系统：动力传导机制

CoreXY打印机的皮带配置堪称工程设计的典范。两条线性同步带（通常采用带等距齿形的玻璃纤维增强橡胶材质）通过一组滑轮形成特定走向，从顶部俯瞰呈现"H"型或"方形无限符号"的独特形态。

每条皮带的运动轨迹经过精密规划：

• 从电机滑轮出发，导向对角位置的惰轮
• 横跨至打印头滑车完成连接/贯穿
• 绕过另一组惰轮
• 最终返回第二个电机

皮带路径交叉但永不接触，这种设计将双电机的张力直接转化为滑车运动。惰轮（不驱动电机的光滑或带齿导向轮）在维持系统适当张力的同时，确保皮带沿既定轨迹顺畅运转。

协同电机运动：多向控制原理

CoreXY的真正精妙之处在于通过简单的电机转动实现精确方向控制：

X轴移动: 当两个电机以相同方向、相同速度转动时，打印头沿X轴纯向移动。此时Y方向的作用力相互抵消，而X方向的力协同作用产生运动。

Y轴移动: 当两个电机以相反方向、相同速度转动时，打印头沿Y轴纯向移动。此时X方向的作用力相互抵消，Y方向的力协同作用。

对角线移动: 通过调节两个电机的相对转速，打印头可在构建平台上实现任意方向移动。这种坐标控制机制使得打印机能够以卓越精度完成平滑曲线和复杂图案的打印。

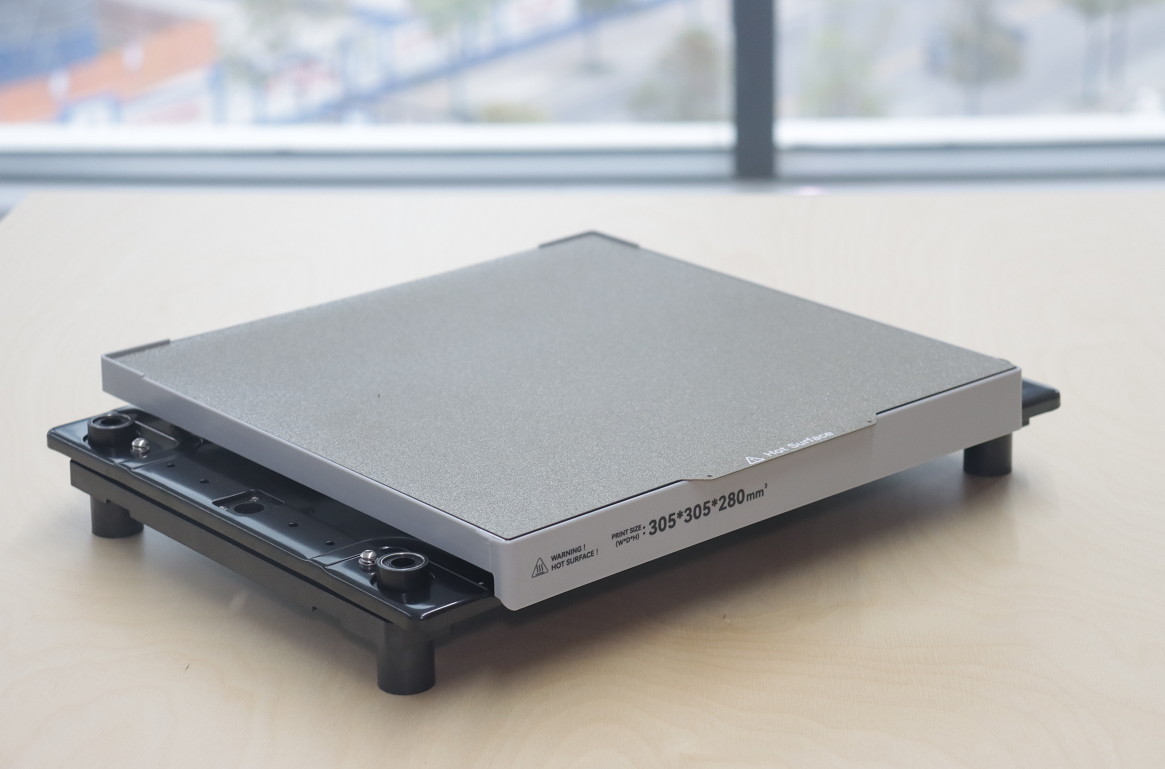

固定式打印床：稳定性增强

大多数CoreXY打印机采用仅垂直移动（Z轴）的打印床设计，在XY轴运动时保持完全静止。这种设计选择带来显著优势：

固定式打印床最大限度减少了移动质量，从而降低打印过程中的振动和动量问题。随着打印物体尺寸增大，其重量会附加到打印床上——在移动式打印床设计中，这种质量增加会影响运动质量。通过保持打印床水平方向的固定，CoreXY打印机能在整个打印过程中保持始终如一的性能。

Z轴通常通过1-4个独立步进电机驱动丝杆或皮带来升降打印床（逐层打印时），该机制与负责水平运动的CoreXY系统完全独立运作。

CoreXY 3D打印机流行的原因：优势与益处

CoreXY打印机独特的机械结构设计创造了多项实际优势，这解释了其在3D打印爱好者中日益流行的原因。

高速打印不牺牲质量

CoreXY打印机能够实现更高打印速度，因其打印头仅携带必要组件——不包含电机本身。这种轻量化组件可快速加速和改变方向，而不会出现影响重型系统的动量问题。

由于电机固定于框架，CoreXY打印机即使在其他打印机设计会出现质量问题的速度下仍能保持精度。这种速度优势使CoreXY系统对需要快速完成打印又必须保证质量的用户尤为实用。

全速下更洁净的边角与更平滑的表面

CoreXY打印机的轻量化龙门系统有效减少打印过程中的振动。更小的运动质量意味着方向改变时需要管理的动量更少，从而使成品获得更清晰的边角轮廓和更光滑的表面。

电机固定安装的特性彻底消除了移动滑车引起的电机振动。配合适当皮带张力，即使在其他打印机可能出现明显缺陷的速度下，CoreXY仍能输出异常平滑的打印件。

ABS等易翘曲材料的理想选择

由于电机位于框架角落或后部，CoreXY架构天然支持打印空间的完全封闭。这一特性使其特别适合打印ABS、聚碳酸酯或尼龙等需要稳定高温环境的打印材料。

小占地大构建体积

许多CoreXY打印机设计在紧凑的外形尺寸下实现可观的构建体积。皮带传动系统使打印头能充分利用框架空间，最小化空间浪费，深受工作空间有限但需要大打印尺寸用户的青睐。

全打印区域精度一致

CoreXY打印机通常采用刚性框架设计，能均匀分散受力并抵抗快速运动时的形变。这种结构稳定性确保在整个构建空间内保持一致的精度，打印件从底部到顶部、中心到边缘均保持相同质量水平。

CoreXY 3D打印机的应用场景

CoreXY打印机的优势使其在多个关键应用领域成为重要工具，进一步解释了其日益普及的原因。

单日完成多次设计迭代

产品设计师与工程师依赖CoreXY打印机快速实现设计概念迭代。其速度优势可使团队在传统慢速设备仅能完成1-2次迭代的时段内，测试多个原型版本。该打印机提供的精度确保原型精准呈现最终产品设计，使其成为产品开发流程中的必备工具。

小批量生产无需模具成本

CoreXY打印机擅长直接生产可直接使用的小批量功能部件。其稳定的精度使其适合制造需要严格公差的零部件。众多小型企业采用CoreXY打印机替代传统制造工艺进行限量生产，在注塑成型不经济、手工制造效率低的中间数量区间展现成本效益。

定制伺服支架与齿轮组件

机器人领域受益于CoreXY打印机生产精密结构件的能力。定制支架、齿轮组及专用夹具常通过CoreXY设备制造，其中尺寸精度直接影响成品机器人的性能。打印高强度、耐高温材料的特性，使其在功能性机器人部件制造中尤为重要。

桌面级展览品质模型生产

3D打印爱好者社区广泛采用CoreXY设计，尤其在追求高性能的经验制作者中备受青睐。该打印机可实现复杂模型精细细节与光滑表面的打印能力，满足装饰品、功能家居用品及机械项目的制作需求，使家庭工作坊也能产出专业级作品。

体验CoreXY 3D打印机的差异化优势！

CoreXY 3D打印机凭借创新的皮带传动技术提供行业领先性能。通过固定电机与同步皮带配置，相较传统设计实现更快速度与更高品质。这些机械优势直接转化为实际效益：更光滑的打印件、更大的构建体积、以及挑战性材料的处理能力。无论是快速原型制作、小批量生产还是精密爱好应用，CoreXY打印机都能满足现代3D打印的严苛要求。
