【引言】

熔融沉积建模（FDM）是一种增材制造的材料挤出技术，通过喷嘴挤出材料并粘合形成三维物体。FDM 被公认为最简单的 3D 打印技术，具有操作便捷、高效实用和应用广泛的优势。相较于树脂 3D 打印更简易，比 SLS 等粉末基方法更经济，FDM 打印机如今主导着 3D 打印市场。QIDI Plus4、X-Max 3 和 Q1 Pro 均为高速 FDM 3D 打印机。为帮助新手用户熟悉 FDM 打印流程并更好地使用 QIDI 新款 高速 FDM 3D 打印机，特编写此入门指南。

【应用领域】

3D 打印应用场景极为广泛。如今越来越多企业依靠 3D 打印快速原型制作或生产产品，正对产品开发、研究和教育等领域产生深远影响。

• 消费品行业

  鉴于 3D 打印在商业链中的巨大价值，众多企业和零售商正利用该技术加速产品定制设计，应对瞬息万变的消费市场。依托快速生产能力，他们也能迅速将产品推向市场。这包括但不限于鞋类、家具、珠宝等。

• 医疗行业

  随着柔性制造和创新的飞速发展，3D 打印现已广泛应用于医疗领域，如植入物设计、手术规划与培训、假肢制造等。在放射治疗领域，3D 打印用于制作光束范围调节、3D 适形放疗（3D CRT）或近距离治疗的定制器械。

• 汽车工业

  在汽车行业，3D 打印已从初期打印简单的小批量零件原型，发展到定制特殊部件甚至整车打印。有时会在装配前打印等比例缩小模型。该技术还能通过快速制作原型，降低生产成本和时间。

• 航空航天

  在航空航天领域，使用 3D 打印开发制造潜力部件可减轻重量、增强强度，并将制造时间缩短 70%，成本降低 80%。此外，3D 打印通过减少高达 95% 的金属废料，为环保做出贡献。

• 牙科应用

  研究表明 3D 打印牙科应用市场预计将显著增长。牙科 3D 打印应用包括制作牙冠、牙套、桥体模型、保持器甚至正畸模型。

• 建筑领域

  3D 打印可快速创建建筑比例模型，这些实体模型比计算机渲染图更受欢迎。此外，3D 打印甚至能建造完整建筑和城市结构，如西班牙马德里首座 3D 打印人行天桥。

• 考古与艺术修复

  博物馆和考古领域的 3D 打印可精确复制文物供研究。该技术被博物馆广泛采用，因古代文物在运输中有损坏风险。通过扫描和 3D 打印可实现文物修复。

• 法医学

  在法医领域，3D 打印通过即时打印头骨、鞋印等，在破解悬案方面取得突破。

• 电影工业

  在电影行业，制片公司和实验室正更广泛地使用 3D 打印进行化妆准备和特效制作，不仅大幅降低流程成本，还减少材料浪费。

• 教育领域

  3D 打印技术在教育中有无限应用。部分先进学校正用体验式、项目制学习取代理论教科书知识。学生可利用 3D 打印技术将创意变为现实，完成有益社会的项目。

【核心组件】

• 控制界面

  现代 3D 打印机配备控制界面以显示信息和控制设备。新手用户可从中获取打印机信息或了解打印进度。QIDI 3D 打印机配备信息丰富的触摸屏，显示调试指南、基本信息、选项设置等，以及上传打印文件后的模型预览图。

• 构建平台

  构建平台本质上是零件制造的表面。该平台通常包含热床以便零件更易粘附。QIDI Max3 和 Plus3 的构建平台大于同类产品，构建体积分别达 325*325*315mm³ 和 280*280*270mm³。构建体积详细说明请见官方博客：QIDI 超大构建体积。

• 打印头

  打印机可配备一个或多个打印头，通常包含挤出机和热端。挤出机负责牵引线材通过打印头。热端包含加热器和喷嘴，前者加热线材以便从后者挤出。

【线材】

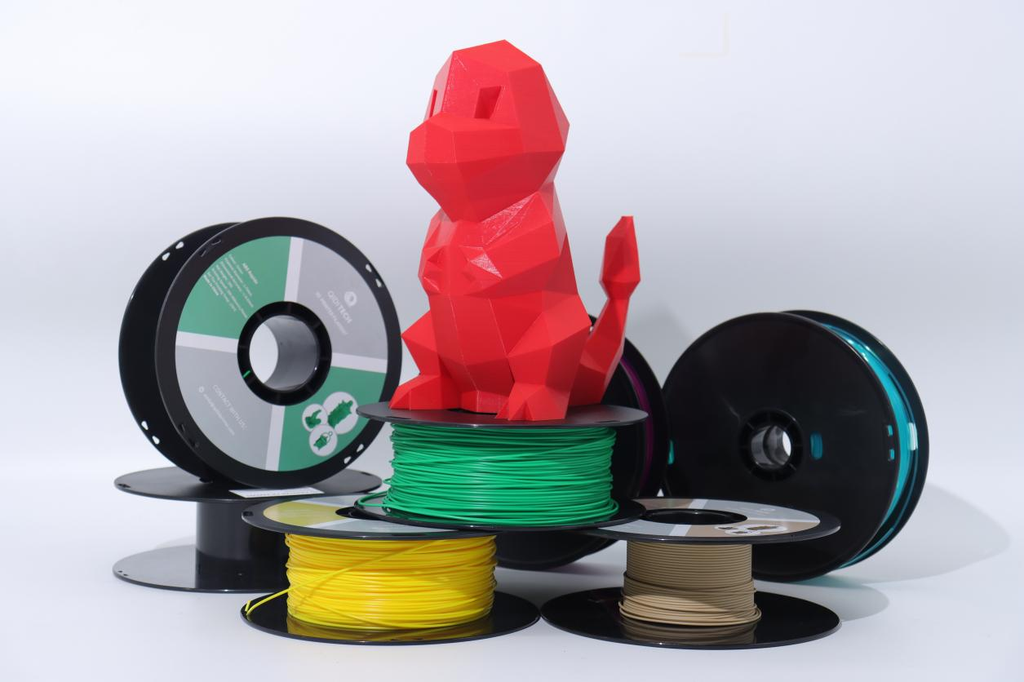

FDM 3D 打印机使用线材作为制造零件的材料。这些线材本质上是特殊设计的热塑性塑料，可熔化冷却后仍保持结构完整性。线材通常有两种直径：1.75 mm 和 3 mm（或 2.85 mm）。除直径外，线材还有不同卷轴尺寸。市场上最常见规格为 500 克、750 克、1 千克、2 千克和 3 千克。

最常见的线材类型是 PLA 和 ABS，它们性能稳定、价格低廉，深受爱好者欢迎。还有 ABS-GF25、PET-CF 等高性能线材，机械性能更优，可适应更严苛条件。为使线材更好适配高速打印机需求，QIDI 对线材进行了改进升级。更多 QIDI 新款线材信息请访问官网博客：QIDI 新款线材。如需线材操作温度、打印速度等详细信息，请参阅QIDI 线材指南。

【操作步骤】

• 设计或获取模型

  如需 3D 打印零件，必须拥有该零件的 3D 模型。3D 模型通过 CAD（计算机辅助设计）等建模软件创建。以下是热门 3D 建模程序示例：

  1. Fusion 360（免费非商业用途 CAD）
  2. SolidWorks（付费 CAD）
  3. Blender（免费曲面与有机建模工具）

  对初学者，有更简易的 CAD 软件选项如 Tinkercad，无需经验即可使用。

  但多数 3D 打印新手不具备使用此类软件的技能。此时无需担心，另有解决方案。近年来随着 3D 打印机用户增多，涌现出许多 3D 模型库网站。我们精选了四个最受欢迎的免费模型下载网站：Thingiverse, Cults, Printables 和 Thangs。网站描述与对比请查看官方博客：2023 最佳 3D 模型网站。

• 模型预处理

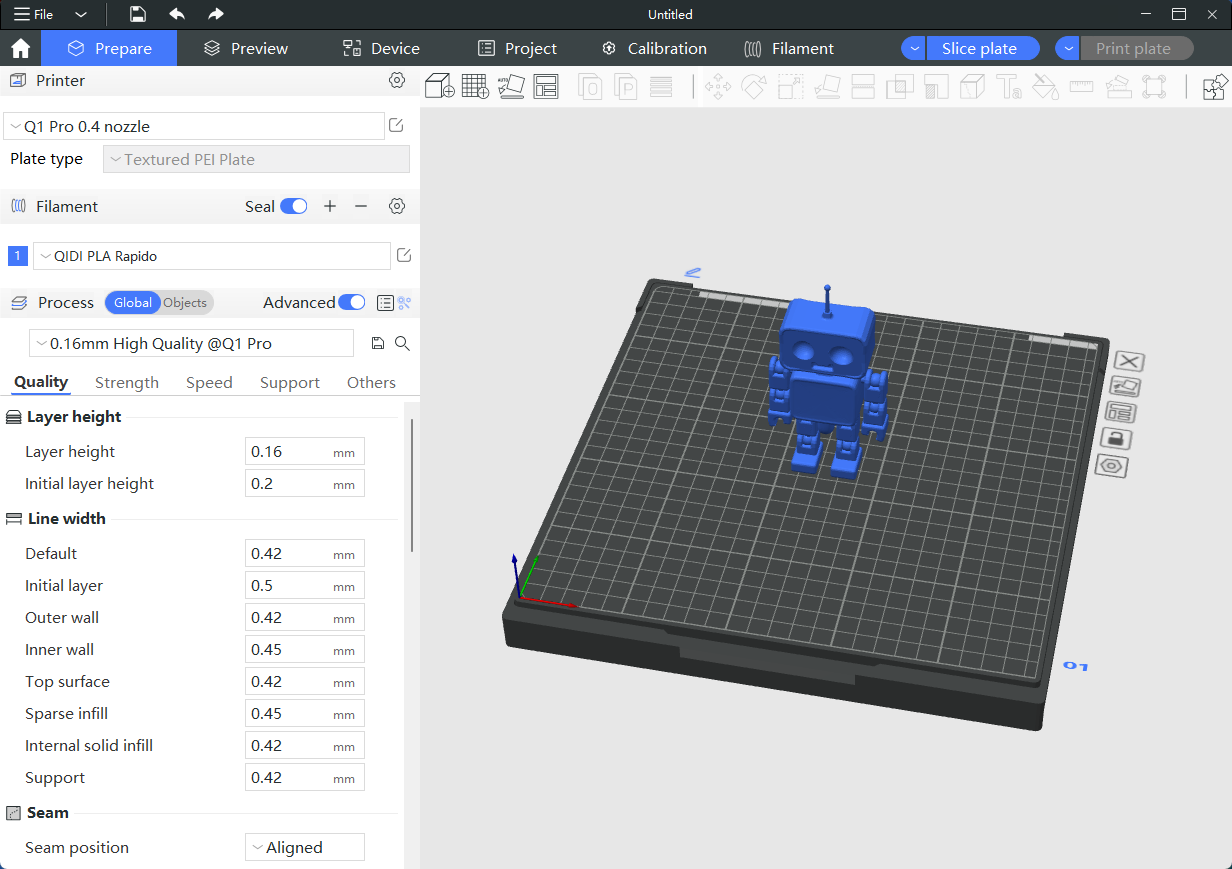

  在 3D 设计 软件中完成模型后，仍需通过专用软件（切片软件）进行预处理，将模型转换为机器指令脚本。将 3D 模型导入切片软件后，可调整诸多重要参数，如打印速度与温度、壁厚、填充率、层高等。生成的文件包含 G 代码（3D 打印机和 CNC 机器的语言），本质上是打印机构建模型遵循的长指令串。





  QIDI 现已发布新款切片软件 QIDI Slicer，基于 Prusa Research 的 PrusaSlicer 设计，功能完备。详细介绍与指南请见QIDI 官方切片软件指南。

• 支撑结构

  切片软件的主要功能之一是分析模型并确定是否生成支撑材料。具体而言，具有严重悬垂的零件需要支撑。切片软件允许选择支撑位置和密度，部分软件甚至允许用户选择更易移除或更稳定的支撑结构类型。

• 填充设置

  填充是零件内部的填充物，对零件强度、重量和打印时间起关键作用。可通过切片软件调整填充图案和密度。填充密度定义为内部填充程度的百分比。0% 填充的打印件为空心，100% 填充则为完全实体。多数标准打印件推荐 15-50% 填充密度。如需增强零件强度，可提高填充率。需注意更高填充密度需消耗更多线材和更长打印时间。

• 上传模型文件

  上传模型文件通常有两种方式：无线传输和 USB 传输。需将 3D 模型图转换为 3D 打印格式，连接电脑至打印机后上传文件，或直接通过 USB 端口上传。上传完成后即可开始打印。

【故障排除指南】

• 翘曲

  通常因沉积材料冷却时（轻微）收缩并拉扯下层，导致其从打印平台剥离。

• 拉丝

  模型上的过量拉丝可能由调校不当、温度或回抽设置错误引起。

• 喷嘴堵塞

  若听到打印头异响且线材未被喷嘴挤出（或挤出微弱），可能是喷嘴堵塞。可能由线材质量差、温度调节不当或线材类型引起。

• 层移

  可能因 Z 轴轻微晃动或打印速度过快导致。

• 挤出不足

  挤出不足发生在打印过程中线材挤出量不足时。当看到打印层间存在间隙即可确认此问题。

• 过度挤出

  过度挤出是相反问题，挤出过多线材。可能导致层塌、凸点和整体效果不佳。

更多常见故障排除与修复技巧，请参考QIDI 官方故障排除指南。

【设备清洁】

• 平台清洁

  先用铲刀清除热床残留线材，再用无绒法兰绒轻柔擦拭。

• 喷嘴残料清理

  根据线材类型将喷嘴预热至合适温度，用镊子缓慢拉出内部废料，或拆卸喷嘴彻底清洁。

• 其他维护

  清理 3D 打印机底盘下的碎屑，为缺油部件充分润滑，并用干净布料擦拭电机、线材等组件表面的油渍。

【机型推荐】

若您是新手或寻求高性价比 FDM 3D 打印机，QIDI Plus4 和 X-Max 3 是理想选择。它们价格实惠却性能强大，定能带给您卓越的首次 3D 打印体验。

若对 3D 打印有更高追求且预算充足，务必考虑 QIDI X-Max 3。其具备超大构建体积、出色打印性能和温控腔室，支持使用多种线材打印各种尺寸的模型。

对专注 3D 打印或需店铺新设备的用户，QIDI Max3 将提供卓越的可靠性和多功能性。高达 350°C 的喷嘴温度和封闭温控腔室，可满足绝大多数打印需求。

无论您的目标或预算如何，总有一款设备适合您。欢迎进入 FDM 打印世界！
