Feb 02，2024 由 Waylinl
碳纤维线材3D打印：终极指南
碳纤维线材是3D打印和增材制造领域掀起波澜的新型材料。顾名思义，它融合了碳纤维——这种应用于航空航天和体育领域的坚固轻质纤维由纤细的碳链制成。这使得碳纤维线材能生产出具有卓越耐久性且仍保持轻量化的3D打印零件。但究竟什么是碳纤维线材？从事3D打印的人员为何需要关注它？让我们从基础开始了解。
碳纤维线材的历史与制造
虽然可3D打印的碳纤维线材如今才崭露头角，但其基础早在1950年代末就已奠定。当时首次探索了将碳纤维分层编织成增强树脂材料的技术。快进到1981年——该行业生产出首批采用纤细碳纤维的复合自行车和高尔夫球杆，实现了前所未有的轻量化强度。
近年来，制造商运用相同原理开发出兼容桌面3D打印机的特种碳纤维线材。生产过程将长碳纤维束排列在ABS或尼龙等聚合物基材中。3D打印则通过逐层沉积含碳纤维的材料，根据数字设计构建零件。

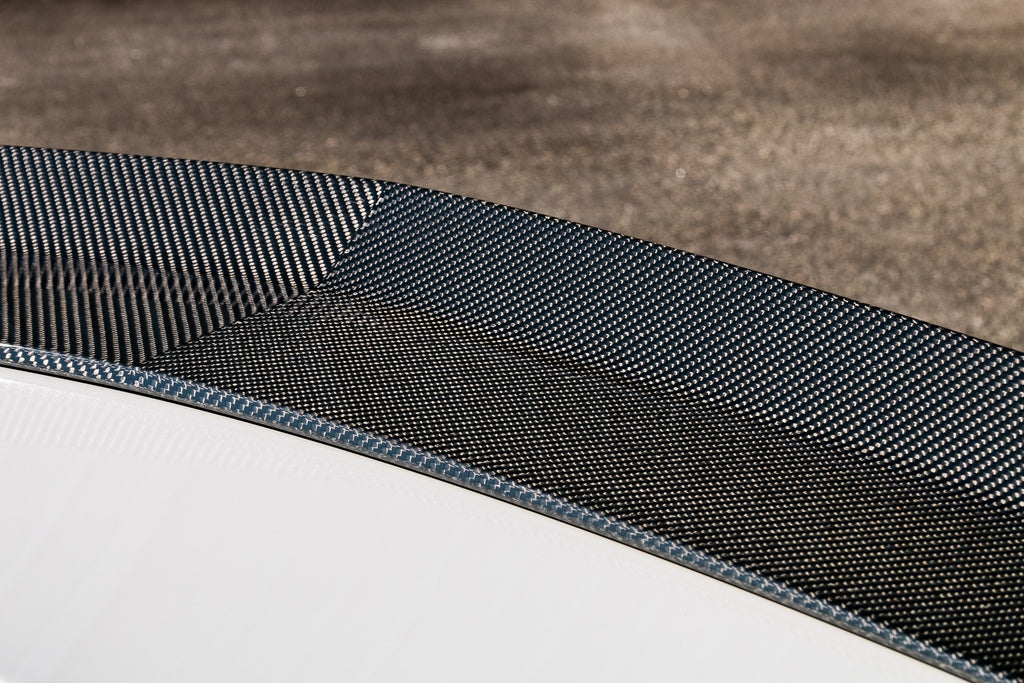

碳纤维不仅能增强强度和刚性并减轻重量——其低热膨胀系数还有助于对抗因温度波动引起的翘曲和尺寸精度问题。这种独特的性能组合使汽车、航空航天甚至运动器材领域能够制造出传统材料无法实现的更具功能性的3D打印工具。
碳纤维线材的类型
在了解可3D打印的碳纤维线材如何从航空级复合材料演变而来后，让我们梳理当今可用的具体类型。按碳纤维长度和增强方式主要分为几种核心类型。
1. 短碳纤维线材
顾名思义，此类线材所含碳纤维较短，长度通常在0.1-0.7毫米之间。可类比短束与长发状纤维的区别。
短纤维有助于挤出和整体打印质量。但与长碳纤维线材相比存在折衷。优点是短碳纤维在打印层间均匀分散，无纤维局部聚集风险。各向同性特性也意味着零件在各方向上强度相近。
使用短碳纤维线材的缺点包括：与其他复合材料相比强度提升有限，且在斜面或角度处层纹更明显。短纤维的增强潜力低于长纤维选项。
2. 长碳纤维线材
再次如其名，长碳纤维线材采用约6-12毫米的发状碳纤维束。较长纤维可实现更强增强，但若未正确优化则存在分散不均风险。
优势包括卓越的强度重量比，体现出更强的单向碳纤维增强效果。各向异性特性还意味着强度提升主要沿打印层方向，而垂直方向性能较弱。更隐蔽的层纹也改善了曲面和高质量打印件的表面光洁度。
缺点主要涉及需额外注意防止喷嘴堵塞，避免长纤维束纠缠导致的不均匀聚集。寻找最佳设置和配置也更棘手。显著的定向强度偏差要求在功能性零件设计中考虑载荷方向。
3. 增强型碳纤维线材
增强型碳纤维线材采用混合方案——在ABS和尼龙等基础塑料中注入极短碳纤维实现分散增强，再添加连续碳纤维束进一步强化。
由于人工纤维束的存在，其机械性能接近纯长纤维线材。但基础材料已有均匀分散的短纤维增强层，避免了不可预测的聚集问题。
因此，增强混合料简化了打印过程，同时为新手用户优化了强度和视觉质量。这种易用性在最大强度方面相对于纯长纤维线材有所折衷。但对大多数应用而言，混合方案实现了理想平衡。
所有3D打印机都能使用碳纤维线材吗？
碳纤维线材虽专为3D打印设计，但并非所有桌面打印机都能直接使用。这种坚硬、具研磨性的材料提出特殊要求。让我们解析打印机的适用性因素及使用碳纤维线材所需的改装。
1. 打印机对碳纤维线材的适用性
由于材料的研磨性及缓慢侵蚀关键部件的特性，碳纤维线材要求打印机配备兼容的硬化部件才能实现基本功能：
- 硬化钢喷嘴：标准黄铜喷嘴在刚性碳纤维研磨下会快速磨损，可能导致堵塞或完全失效。硬化钢喷嘴必不可少。
- 封闭框架：裸露的Bowden管随时间磨损，导致进料问题或打印失败。封闭框架可保护导管。
- 强化挤出齿轮：进料刚性要求挤出齿轮采用耐磨金属制造，以保持抓力避免打滑。
- 加热床：翘曲和热床粘附问题要求加热床能达到100°C+以实现更好的首层附着力。
缺乏这些最低规格的打印机无法可靠打印功能性碳纤维零件，部件会因研磨快速磨损失效。QIDI Tech 3D打印机同时配备黄铜和硬化钢喷嘴。用户无需改装即可打印标准和碳纤维线材。
2. 使用碳纤维线材的必要改装
对于未预装硬化部件但技术可行的打印机，仍有解决方案：
- 更换喷嘴：用硬化钢喷嘴替换标准喷嘴。
- Bowden管与框架保护：添加套管等防护措施。
- 挤出齿轮升级：长期使用需更换为金属齿轮。
- 表面预处理：额外的粘附方案有时可弥补无加热床的缺陷。
通过谨慎操作和逐步升级保护最易磨损部件，碳纤维打印可行性将提高。但为获得最简便效果和持续可靠性，选择内置防护功能的专用桌面打印机可避免处理碳纤维线材时的麻烦。
为何选择碳纤维线材进行3D打印？
在了解制造工艺、碳纤维线材类型及打印机兼容性后，让我们探讨决策点——为何选择碳纤维线材而非传统3D打印材料？增强型碳纤维线材有哪些独特优势和劣势？
1. 碳纤维线材的优势
碳纤维复合材料具备四大基础塑料无法比拟的优势：
- 强度与刚度：强度重量比最高可达钢铝等金属的5倍，碳纤维打印件在保持极轻总质量的同时，提供卓越耐久性和载荷抗力。
- 尺寸稳定性：刚性碳纤维增强带来极低热膨胀系数，打印件在环境温度大幅变化下仍保持精确公差，膨胀收缩率不超过1%。
- 视觉质量：碳纤维束增强首层牵引力和后续层间粘附，在尺寸稳定性基础上实现无可见阶梯的完美层间结合和更佳表面光洁度。
- 耐热与阻燃性：已应用于航空航天和赛车运动，碳纤维的高耐化学性转化为打印件在150°C以上高温仍不软化，且具不可燃特性。
从利用极致轻量化强度到抵抗温度或化学降解，碳纤维线材实现了远超普通PLA和ABS打印的应用，其特性在日用塑料中无从寻觅。
2. 碳纤维线材的缺点
然而，实现这些令人向往的性能优势也需考虑实际缺点：
- 研磨性：粗糙碳纤维束快速侵蚀非专用硬化处理的喷嘴、齿轮和部件，限制了广泛的打印机兼容性和零件寿命。
- 脆性与刚性：虽坚固刚硬，但碳纤维复合材料缺乏柔韧性和抗冲击性，相比ABS或尼龙，在过大外力下会突然断裂而非暂时弯曲。
- 导电性：高导热导电性在缺乏温控的封闭打印中可能引发过热或短路。

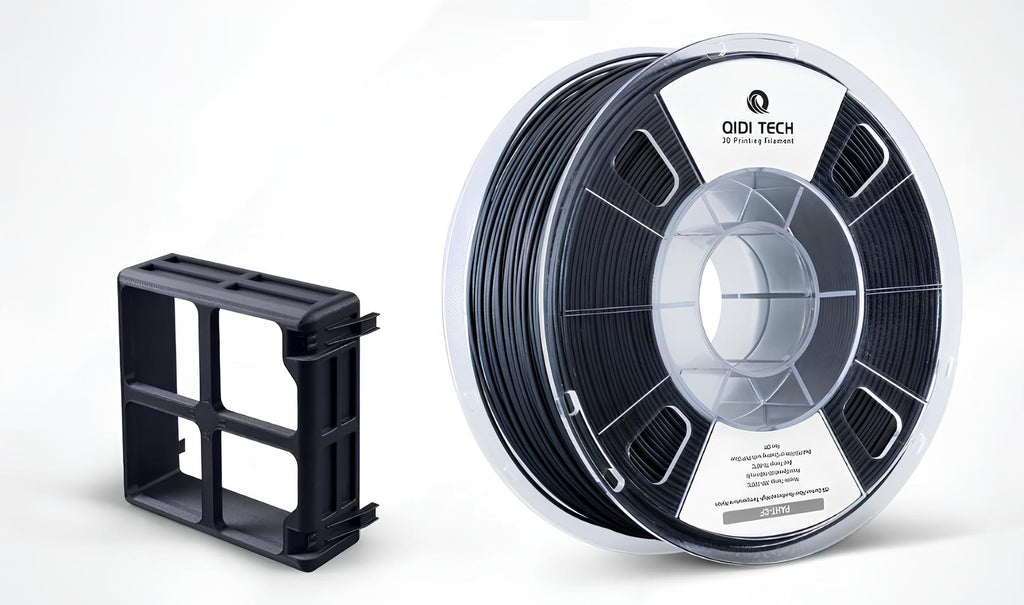

凭借其智能纤维增强技术（最小化翘曲、低吸湿性、高密度及耐磨性），QIDI Tech PA12-CF碳纤维线材为普通碳复合材料面临的脆性、导热性和研磨性问题提供了卓越解决方案。这使我们能在减少典型缺点的同时获取更多上述优势。
碳纤维线材3D打印技巧
我们已介绍增强型碳纤维线材的背景、类型、适用因素和权衡点。现在让我们深入探讨如何用桌面3D打印机成功打印这种特殊材料。遵循以下提示和最佳实践，确保碳纤维线材的流畅高效使用。
- 降低打印速度：刚性材料不易流动，将速度降低30-50%以利挤出。45-80mm/s效果良好。
- 最大化打印温度：热量软化喷嘴出料，将温度推至热端安全上限以便挤出且不堵塞。250-320°C为理想值。
- 封闭加热舱室：隔离打印区域并引入辅助热源维持高温环境。QIDI Tech 3D打印机配备带主动温控的先进封闭舱室。这进一步促进流动并防止零件翘曲。建议50-80°C。
- 启用回抽设置：在打印移动间轻微回抽线材，缓解因刚性复合材料常见渗料导致的拉丝问题。
- 完美调平热床：重新校准首层压合和平台水平，确保碳纤维线材（相比其他塑料热床附着力较弱）获得适当粘附力。
综合考虑碳纤维材料科学的变量，基于测试打印迭代，通过实践逐渐简化实现精美坚固增强打印的过程。
为您的3D打印需求解锁碳纤维潜力！
碳纤维开启了普通塑料无法实现的轻质、耐用、耐热零件3D打印新可能。虽不如标准材料简便，但碳纤维为开发满足特定需求的定制解决方案打开了大门。随着更多增强线材涌现，请通过调研选项、升级打印机、重复优化配置，最终为您的应用需求探索理想参数。
碳纤维线材3D打印常见问题解答
问：碳纤维线材强度如何？
答：按重量计，碳纤维线材强度可达钢和铝的5倍。碳纤维打印件在保持极轻总质量的同时，提供卓越耐久性和载荷抗力。
问：如何储存碳纤维线材？
答：将碳纤维线材储存在远离湿气的阴凉干燥处。理想储存条件约18-25°C，相对湿度35-55%。避免温度波动和阳光直射。
问：3D打印碳纤维优于ABS吗？
答：是的，碳纤维线材通常比ABS塑料更坚固刚性。它还具备更低热膨胀性、更好耐热性及更优视觉质量（层纹更不明显）。代价是碳纤维更脆。
问：碳纤维3D打印值得吗？
答：对于需要高强度、低重量、尺寸稳定性和耐热性的应用，碳纤维能实现普通塑料无法完成的解决方案，值得探索。但这需要更优化的打印机和精准设置。
问：碳纤维打印安全吗？
答：通过适当升级喷嘴和机器以应对研磨性材料，打印碳纤维线材是安全的。建议像处理任何3D打印材料一样保持通风。
问：碳纤维线材比PLA更强吗？
答：是的，在拉伸强度、刚度和最大承载能力方面，碳纤维增强线材远强于标准PLA。
