3D打印常需创建跨越空隙的部件，这一过程称为桥接，技术难度较高。当打印机尝试在空白区域打印时，塑料可能下垂或连接不当。本指南全面解析3D打印桥接技术，涵盖其重要性、优化方法和常见问题解决方案。无论您是新手还是专家，都将获得提升打印质量的实用建议。

3D打印桥接技术原理

3D打印中的桥接指无需支撑即可跨越空隙成型的工艺，是实现复杂设计和悬垂结构的关键技术。

其原理是在两点间空隙处挤出塑料，难点在于保持材料跨越时的形态稳定。

当打印头从空隙一侧开始挤出塑料，在跨越过程中持续输出材料。挤出的塑料在沉积时冷却固化，到达另一侧时完成连接形成桥接。随后逐层堆叠增强结构强度。

成功桥接的关键在于塑料温度精准控制：足够高温保持延展性跨越空隙，足够低温维持形态稳定。掌握这种平衡使桥接既具挑战性又极具实用价值，可实现复杂形状而无需后期拆除支撑。

三大常见桥接问题

桥接常面临三类典型问题：下垂、拉丝和间隙/不一致。每种问题都有独特成因和视觉特征。

1. 下垂

挤出材料未保持直线，反而向下弯曲或垂坠。桥接长度越大或使用冷却缓慢的材料时更明显，导致最终形状变形且结构强度降低。

下垂的视觉特征：

• 桥接中心明显下陷
• 桥接段厚度不均
• 桥接区域波浪状或不规则纹路

2. 拉丝

在不应接触的打印部位间出现塑料细丝。桥接过程中会形成蛛网状结构，通常因打印温度不当或回抽设置错误导致。

拉丝的识别特征：

• 桥接区域出现纤细塑料丝
• 开放空间形成絮状或蛛网状结构
• 打印表面积聚多余材料

3. 间隙与不一致

表现为打印材料中的孔洞或不规则图案，成因包括挤出不足、冷却不均和速度失配。这些问题严重损害桥接结构强度及整体外观。

常见表现：

• 桥接段可见孔洞或间隙
• 表面纹理不规则
• 桥接宽度或厚度不一致

优化打印设置和环境因素是解决这些常见问题的关键，准确识别问题是提升3D打印物体桥接质量的第一步。

影响桥接质量的关键因素

桥接质量取决于以下变量：

1. 材料特性

不同材料在桥接中表现各异：

PLA（聚乳酸）： 熔点相对较低，固化速度快，适合小型桥接。

• 打印温度： 190-220°C

ABS（丙烯腈-丁二烯-苯乙烯）： 熔点高且易翘曲，桥接难度大。需更高温度和封闭打印环境。

• 最佳打印温度： 220-250°C

PETG（聚对苯二甲酸乙二醇酯）： 介于PLA与ABS之间，翘曲小于ABS但易产生拉丝。

• 最佳打印温度： 230-250°C

2. 打印设置

挤出温度： 低温通常改善桥接效果，但可能导致挤出不足。建议从材料推荐温度下限开始调整。

打印速度： 较慢速度（约20-30 mm/s）让材料充分冷却固化，桥接效果更佳。

冷却风扇速度： 高速风扇加速材料固化。PLA建议100%风速，ABS则从0%开始逐步增加。

层高： 较薄层高（0.1-0.2 mm）因材料重量减轻，通常形成更强桥接。

3. 环境条件

环境温度： 多数材料需保持20-25°C稳定室温。ABS在封闭空间需更高环境温度（约30-35°C）以防止翘曲。

湿度： 线材需干燥环境储存。高湿度导致挤出不稳定，必要时使用线材烘干机。

气流： 减少打印区域穿堂风确保均匀冷却。大型桥接可定向使用小风扇辅助冷却。

掌握这些知识后，您能更好应对3D打印项目中的桥接挑战。根据具体设备和材料调试这些参数寻找最佳平衡点。

优化打印机设置提升桥接质量

桥接成功常取决于打印设置的精细调整。

1. 降低桥接速度

速度过快导致下垂，过慢则使塑料过热。建议从20-30 mm/s起步，短桥接（＜20mm）可更快打印，长桥接需显著降速。

2. 降低喷嘴温度

温度是桥接关键：足够高温保证流畅挤出，足够低温维持形态。从材料温度下限开始：PLA约190°C，PETG约230°C。若出现间隙或层间粘附不足，每次升温5°C调试。

3. 提高冷却风扇速度

加速塑料固化防止下垂。PLA和PETG桥接时风扇全速运行；ABS初始关闭，后续谨慎增加以防层间粘附问题。

4. 调整层高与宽度

较薄层高（0.1-0.2mm）因重量减轻减少下垂。桥接挤出宽度建议比喷嘴尺寸宽10-20%，增强连接强度。

高级桥接技术策略

掌握基础后，进阶方法助您应对复杂桥接：

1. 支撑策略性运用

跨度＞50mm或倾斜＞45°时建议使用支撑。双喷嘴打印机可尝试可溶支撑，拆除便捷且表面更光滑。支撑消耗额外材料和时间，应仅在必要时使用。

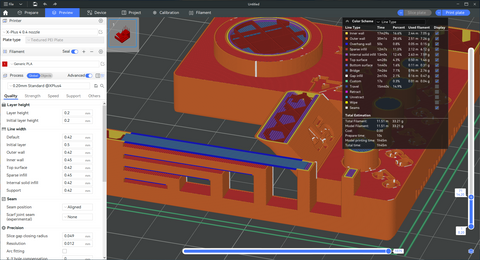

2. 切片软件桥接优化

设置"桥接流量比"为正常流量的80-90%，防止塑料过量。除ABS外，将"桥接表面风扇速度"设为高速。尝试不同桥接线方向角度优化模型效果。

3. 模型优化设计

长桥接可添加小型支柱，将单长桥分解为多短桥。旋转模型角度可使困难悬垂变为可控桥接。功能件添加斜坡边缘或圆角增强桥接强度与外观。

疑难桥接问题解决方案

即使理想条件下也可能出现异常桥接问题，以下是识别和解决方法：

非常见桥接问题

除基本下垂/拉丝外，需警惕：

• 手风琴效应： 桥接表面波浪状不平
• 卷边： 桥接边缘上翘
• 脆性桥接： 桥接易断裂
• 挤出不均： 桥接段厚薄交替

修复波浪状表面

检查皮带是否松动或打印机框架晃动。确保冷却均匀，可能需要调整风扇位置。尝试45°角度打印桥接改善表面质量。

防止边缘卷曲

轻微提高首几层热床温度。添加裙边(brim)增强附着力。ABS打印时使用封闭舱防止气流导致卷曲。

增强桥接强度

提高桥接支撑区域填充率。更换更强线材品牌/类型。PLA打印件可通过退火后处理增强强度（需额外步骤）。

解决厚度不均

清洁或更换磨损喷嘴，检查热端是否部分堵塞。执行挤出机步进校准，多点测量线材直径确保均匀。

掌握3D打印桥接技术！

桥接作为3D打印核心技术，助您实现更复杂设计。本教程解析了桥接原理、常见问题及解决方案。通过调整打印设置、选择合适的材料及优化设计，您将产出更优质的桥接结构。遇到难题时运用故障排除技巧，勤加练习终将实现坚固平滑的桥接，成就更惊艳的3D打印作品。立即实践这些技巧，体验质的飞跃！
