若需制造比PLA更强韧、更耐热的部件，ABS、ASA和聚碳酸酯(PC)将是理想选择。这些线材的打印难度高于PLA，需要更精密的设置、更多耐心以及对材料特性的深入理解。虽然工艺更复杂，但您将能制造出真正适用于严苛环境的实用部件。最关键要诀是：控制打印环境对这些材料而言至关重要。

技巧 #1：配备高温全金属热端

多数基础3D打印机热端内含PTFE管。当温度超过240°C时，该管材会分解释放有害气体并频繁堵塞。这在打印ABS、ASA尤其是PC所需高温时尤为常见。

成功打印这些材料需升级全金属热端。此类热端将PTFE衬管移出加热区，可安全达到ABS/ASA所需的270°C以及聚碳酸酯常需的300°C以上高温。此升级确保温度稳定安全，实现结果一致性。

技巧 #2：恒温舱必不可少

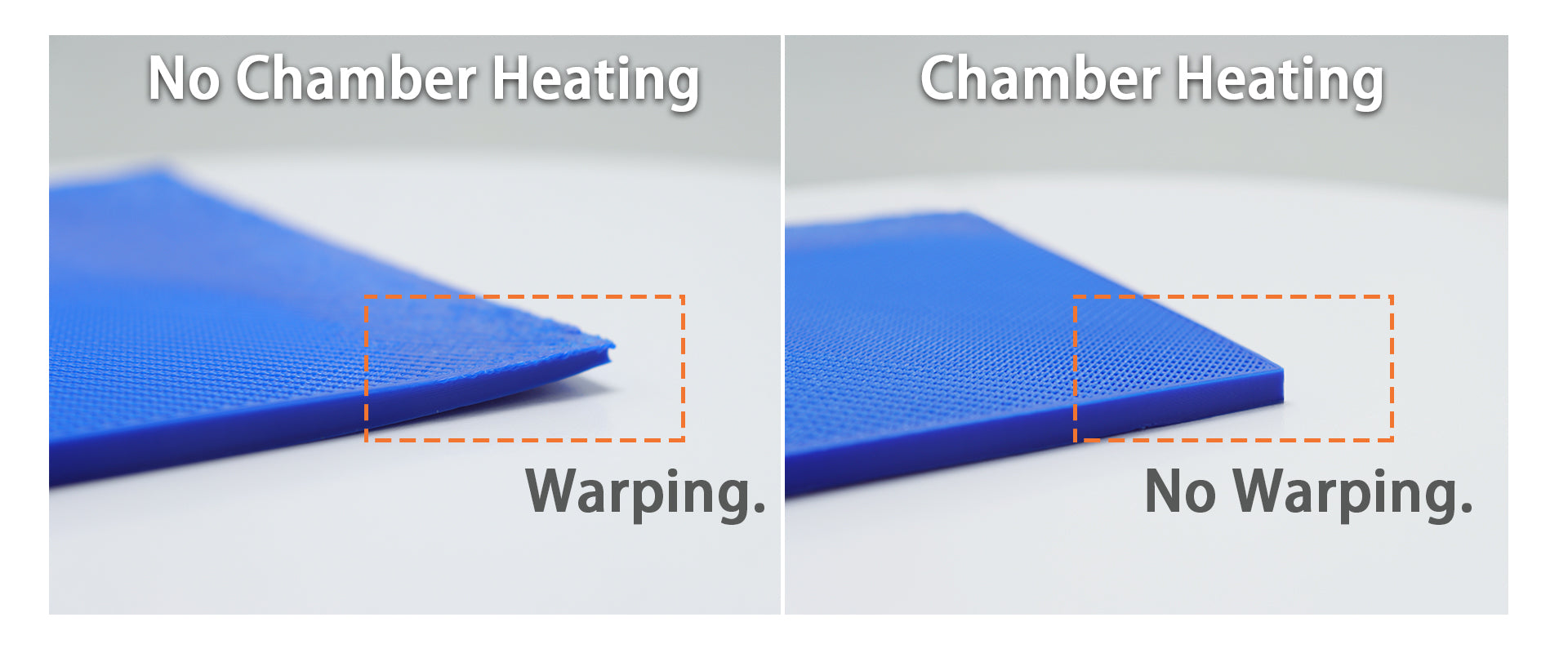

ABS、ASA和PC冷却时均会收缩。若冷却过快或不均，将导致模型翘曲（边角脱离平台）或层间分离。恒温舱是最有效的解决方案——它聚集热床热量，创造稳定温控环境，减缓冷却速度并降低内应力。理解恒温舱原理可进一步明确其稳定打印环境的核心作用。

• ABS/ASA：简易恒温箱（亚克力板自制或购买）通常足够，能有效防止翘曲开裂。
• 聚碳酸酯(PC)：PC需更高温控环境。大型部件推荐主动加热舱（恒温50-70°C），确保机械性能并最小化翘曲。

技巧 #3：选择合适平台表面并保持高温

首层粘附至关重要。这些高性能材料需要热床防止模型底部过快冷却收缩而脱离。

• ABS/ASA热床温度通常为100-110°C
• PC热床温度需更高（110-130°C）

构建表面类型同样关键：

• 聚醚酰亚胺(PEI)板：光面/纹理面可选，热粘附性强，冷却后易脱模。
• 环氧玻璃布(G-10)板：卓越粘附性与耐久性，适用工程级线材。

技巧 #4：保持线材绝对干燥

多数高性能线材具吸湿性。PC尤其敏感，ABS/ASA亦受影响。“潮湿”线材在热端产生蒸汽气泡，导致部件脆弱、表面粗糙、拉丝增多。

打印前干燥线材至关重要。专用干燥箱值得投资：

• 干燥指南：ABS/ASA约65°C，PC需70-80°C干燥4-6小时
• 最佳实践：PC等敏感材料建议从干燥箱直接进料打印，全程防潮

技巧 #5：使用底沿与筏板抑制翘曲

即使恒温舱加热床配合，尖角或小接触面部件仍可能翘曲。切片软件的底沿与筏板设置可有效解决：

• 底沿(Brim)：模型底部外扩10-20圈线材，增加接触面积固定边缘
• 筏板(Raft)：长薄类高翘曲风险部件适用，首层打印厚基底提供稳定基础

技巧 #6：温度校准塔优化参数

厂商提供建议温度范围，但实际最佳值因品牌/颜色而异。打印温度校准塔可确定每卷线材最佳挤出温度。该模型分段打印不同温度，用于检验层间粘合、表面质量和拉丝情况。通常选择强度最高且表面光洁的温度值。

初始范围：ABS/ASA尝试240-260°C，聚碳酸酯建议270-310°C

技巧 #7：掌控冷却风扇（关键：关闭它）

打印PLA时部件冷却风扇至关重要，但对ABS/ASA/PC则常适得其反。风扇急冷导致局部温降，引发层间分离与强度衰减。

多数情况建议全程关闭冷却风扇。通过技巧#2的恒温舱实现缓慢均匀冷却，确保层间强力结合。仅超大悬垂或超短层时模型需风扇辅助（建议10-25%低速），但尽量避免使用。

技巧 #8：降速提升层间结合力

高速打印虽诱人，但工程材料需优先保障打印质量与强度。30-60mm/s速度下每层有充分时间熔融并结合下层，大幅增强层间连接与整体强度。

技巧 #9：实现缓慢冷却

打印完成立即取件可能引发翘曲。热部件突遇室温空气会导致热冲击。完成后关闭加热器但保持恒温舱密闭，让部件与平台同步缓至室温。冷却后部件常自动脱离平台。

技巧 #10：妥善处理挥发气体

安全第一！打印ABS/ASA时会释放苯乙烯(VOC)，具刺激性气味：

• 最佳方案：风扇+管道将挥发气体直排室外
• 替代方案：恒温舱内使用活性炭+HEPA过滤器
• 基础要求：确保空间通风良好

技巧 #11：退火处理实现极限强度

需极限强度与耐热的部件可进行退火处理。此热处理工艺消除打印内应力：将部件置于铺沙对流烤箱（防变形），加热至玻璃化转变温度下限1小时，随炉冷却。务必查询特定线材的退火温度，此法可显著提升机械性能。

材料特性专项技巧

通用技巧适用所有材料，但各材料特性需差异化处理：

ABS专项

常为用户首尝的高阶材料。在PEI板上粘附性最佳但气味最明显。玻璃平台用户可制作“ABS浆液”（ABS线材碎屑溶于丙酮），薄刷平台增强粘附。

ASA专项

将ASA视为ABS的升级版：翘曲率更低且更易打印。核心优势是卓越抗紫外线性能，长期日晒不脆化黄变，是户外功能件的理想选择。

PC专项

聚碳酸酯属超高难度材料，不建议新手尝试。该材料不容失误：首要原则是保持线材绝对干燥（干燥步骤不可省略）。必须在最热最稳环境中打印，强烈推荐主动加热舱。若PEI板粘附不足，需使用Magigoo PC等专用粘剂固定首层。

成功打印高性能线材！

ABS/ASA/PC打印虽比PLA复杂，但成果值得投入。您需要专业设备（全金属热端+恒温舱+加热床）以及线材存储与环境控制的精细管理。尽管学习曲线更陡且需注重安全，这些材料能让您制造出承受真实应力、高温及户外环境的实用部件。从爱好者打印转向工程级材料的跨越，将使您的打印机蜕变为解决实际问题的利器。
